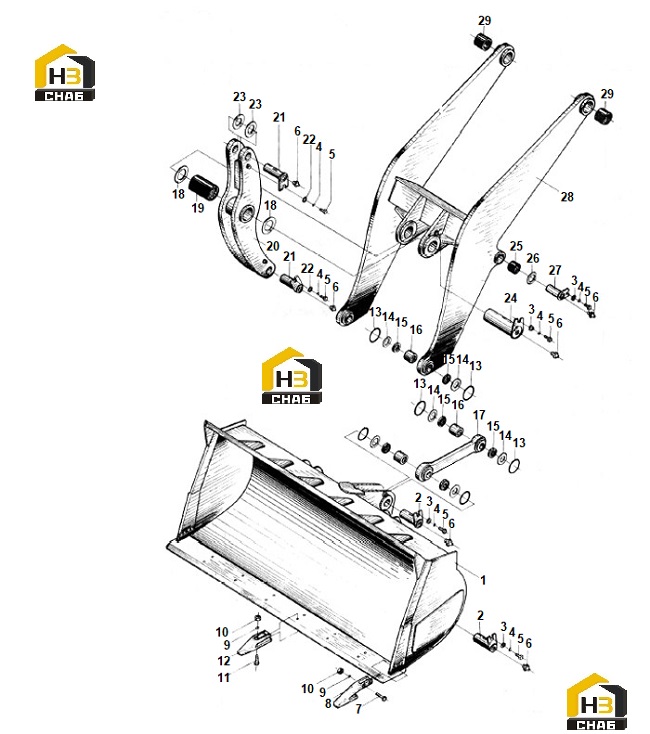

Комплектующие ковша

← Капот двигателя Система регулирования переменной скорости →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bucket

Каталожный номер:Z5G.8.1E

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bucket Pin

Каталожный номер:Z5G.8.7

Комплект:3

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:85Z.06-5

Комплект:6

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:GB93-87

Комплект:8

Примечание:16

№ на схеме:5

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:8

Примечание:M16×25

№ на схеме:6

Наименование:Grease Nipple

Каталожный номер:GB1152-89

Комплект:8

Примечание:M10×1

№ на схеме:7

Наименование:Bolt

Каталожный номер:GB5782-86

Комплект:4

Примечание:M20x100

№ на схеме:8

Наименование:Bucket Tooth

Каталожный номер:Z5G.8.1-1

Комплект:2

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:GB93-87

Комплект:16

Примечание:20

№ на схеме:10

Наименование:Nut

Каталожный номер:ZL40A.11.1-19

Комплект:16

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:Z5G.8.1-2

Комплект:12

Примечание:

№ на схеме:12

Наименование:Bucket Tooth

Каталожный номер:ZL40A.11.1-1

Комплект:6

Примечание:

№ на схеме:13

Наименование:O-Ring

Каталожный номер:Z5G.8-5

Комплект:8

Примечание:

№ на схеме:14

Наименование:Adjusting Gasket

Каталожный номер:ZL50E.6-19

Комплект:15

Примечание:

№ на схеме:15

Наименование:Skeleton Oil Seal

Каталожный номер:GB9877.1-88

Комплект:8

Примечание:b80×100×10

№ на схеме:16

Наименование:Shaft Bushing

Каталожный номер:Z5G.8-6A

Комплект:4

Примечание:

№ на схеме:17

Наименование:Link

Каталожный номер:Z5G.8.3

Комплект:1

Примечание:

№ на схеме:18

Наименование:Adjusting Gasket

Каталожный номер:ZL50E.8-12

Комплект:4

Примечание:

№ на схеме:19

Наименование:Shaft Bushing

Каталожный номер:Z5G.8-2

Комплект:1

Примечание:

№ на схеме:20

Наименование:Rocker

Каталожный номер:Z5G.8.4

Комплект:1

Примечание:

№ на схеме:21

Наименование:Rocker Cylinder Pin

Каталожный номер:Z5G.8.6

Комплект:2

Примечание:

№ на схеме:22

Наименование:Block

Каталожный номер:ZL50E.8-4

Комплект:2

Примечание:

№ на схеме:23

Наименование:Adjusting Gasket

Каталожный номер:ZL50E.6-19

Комплект:15

Примечание:

№ на схеме:24

Наименование:Rocker Beam Pin

Каталожный номер:Z5G.8.5

Комплект:1

Примечание:

№ на схеме:25

Наименование:Shaft Bushing

Каталожный номер:Z5G.8-1

Комплект:2

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:ZL50E.8-16

Комплект:8

Примечание:

№ на схеме:27

Наименование:Lifting Arm Cylinder Pin

Каталожный номер:ZL50E.8.7

Комплект:2

Примечание:

№ на схеме:28

Наименование:Lifting Arm

Каталожный номер:Z5G.8.2

Комплект:1

Примечание:

№ на схеме:29

Наименование:Shaft Bushing

Каталожный номер:Z5G.8-3

Комплект:2

Примечание:
