Лестница

← Платформа левая и правая Капот двигателя →

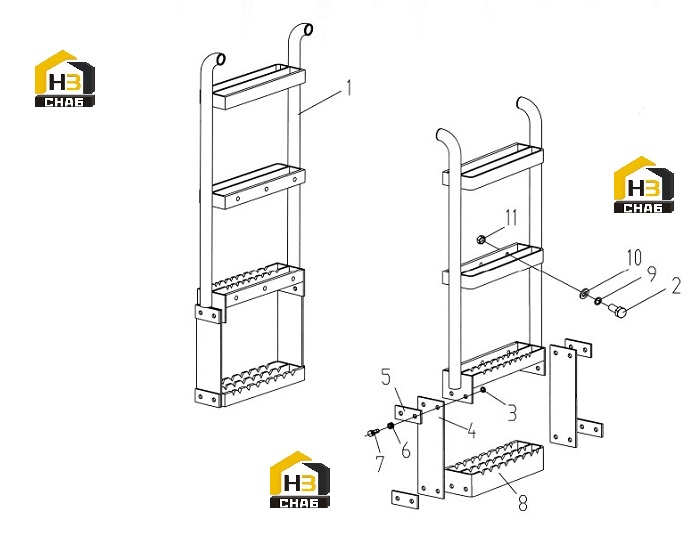

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Ladder

Каталожный номер:520E.6.12.1

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:GB5782-86

Комплект:12

Примечание:M12x35

№ на схеме:3

Наименование:Nut

Каталожный номер:GB6170-86

Комплект:16

Примечание:M10

№ на схеме:4

Наименование:Plate

Каталожный номер:520E.6.12-1

Комплект:2

Примечание:

№ на схеме:5

Наименование:Pressing Plate

Каталожный номер:Z5G.6.5B-1

Комплект:8

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:GB93-87

Комплект:16

Примечание:10

№ на схеме:7

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:16

Примечание:M10x30

№ на схеме:8

Наименование:Ladder Footrest

Каталожный номер:Z5G.6.5B.2

Комплект:2

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:GB93-87

Комплект:12

Примечание:12

№ на схеме:10

Наименование:Washer

Каталожный номер:GB97.1-85

Комплект:12

Примечание:12

№ на схеме:11

Наименование:Nut

Каталожный номер:GB6170-86

Комплект:12

Примечание:M12
