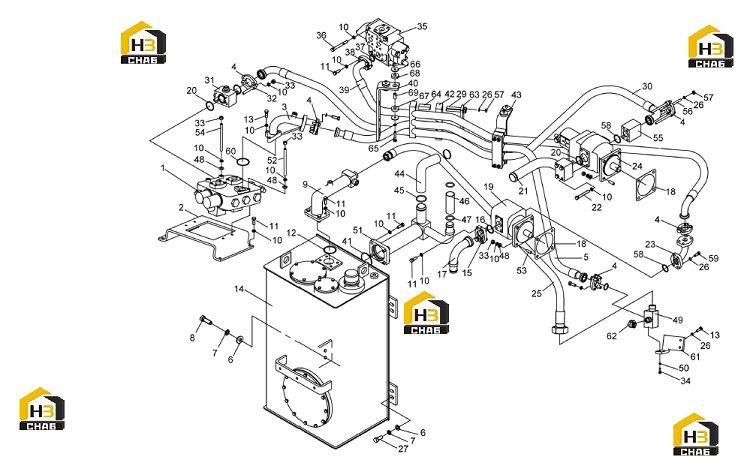

Гидросистема рабочая (часть 1)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:251800152
Комплект:1
Примечание:
№ на схеме:8
Каталожный номер:805000051
Комплект:4
Примечание:M16x40 GB/T5783-2000
№ на схеме:11
Каталожный номер:805000048
Комплект:16
Примечание:M12x35 GB/T5783-2000
№ на схеме:12
Каталожный номер:803164126
Комплект:1
Примечание:61.5x3.55 GB/T3452.1-1992
№ на схеме:13
Каталожный номер:805000029
Комплект:3
Примечание:M10x40 GB/T5783-2000
№ на схеме:16
Каталожный номер:801100180
Комплект:1
Примечание:47.5x3.55 GB/T3452.1-1992
№ на схеме:17
Каталожный номер:251805691
Комплект:1
Примечание:
№ на схеме:18
Каталожный номер:252100847
Комплект:2
Примечание:
№ на схеме:20
Каталожный номер:801100049
Комплект:1
Примечание:50x3.55 GB/T3452.1-1992
№ на схеме:21
Каталожный номер:251805755
Комплект:1
Примечание:
№ на схеме:22
Каталожный номер:805000263
Комплект:4
Примечание:M12x90 GB/T5783-2000
№ на схеме:27
Каталожный номер:805000026
Комплект:4
Примечание:M16x45 GB/T5783-2000
№ на схеме:29
Каталожный номер:805002242
Комплект:8
Примечание:M10x110 GB/T901-1988
№ на схеме:32
Каталожный номер:805002243
Комплект:4
Примечание:M10x120 GB/T901-1988
№ на схеме:34
Каталожный номер:805000017
Комплект:2
Примечание:M8x25 GB/T5783-2000
№ на схеме:35
Каталожный номер:252300148
Комплект:1
Примечание:
№ на схеме:36
Каталожный номер:805000403
Комплект:3
Примечание:M12x110 GB/T5782-2000
№ на схеме:37
Каталожный номер:803192287
Комплект:1
Примечание:37.69x3.53
№ на схеме:41
Каталожный номер:801100269
Комплект:1
Примечание:75x3.55 GB/T3452.1 - 1992
№ на схеме:42
Каталожный номер:252900264
Комплект:4
Примечание:
№ на схеме:44
Каталожный номер:803163991
Комплект:1
Примечание:B51x200 JB/T8406-2001
№ на схеме:45
Каталожный номер:801902714
Комплект:2
Примечание:51-70 QC/T619-1999
№ на схеме:46
Каталожный номер:803163992
Комплект:1
Примечание:B38x210 JB/T 8406-2001
№ на схеме:47
Каталожный номер:801902712
Комплект:2
Примечание:38-57 QC/T619-1999
№ на схеме:52
Каталожный номер:805001938
Комплект:2
Примечание:M12x150 GB/T5782-2000
№ на схеме:53
Каталожный номер:805002233
Комплект:8
Примечание:M12x35 GB/T899-1988
№ на схеме:54
Каталожный номер:805000300
Комплект:2
Примечание:M12x120 GB/T5783-2000
№ на схеме:58
Каталожный номер:801100148
Комплект:3
Примечание:40x3.55 GB/T3452.1-1992
№ на схеме:59
Каталожный номер:805000043
Комплект:4
Примечание:M10x30 GB/T5783-2000
№ на схеме:60
Каталожный номер:801100067
Комплект:1
Примечание:50x3.1 GB1235-76
№ на схеме:65
Каталожный номер:805000100
Комплект:2
Примечание:M10x55 GB/T5782-2000
