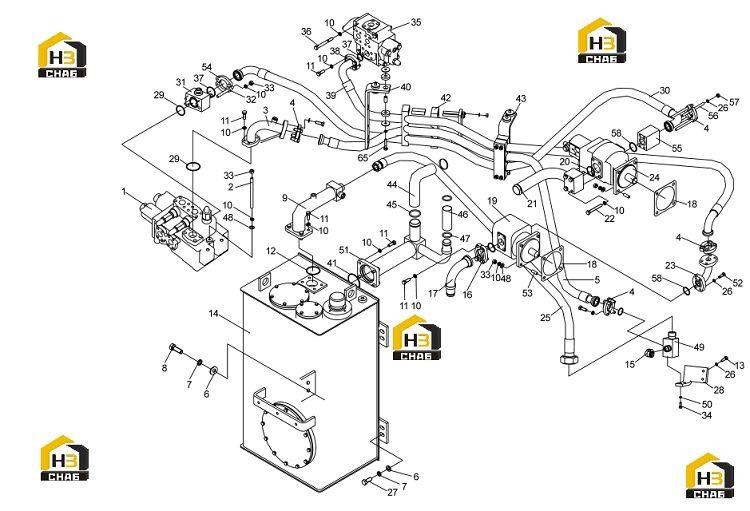

Гидросистема рабочая 252907398
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:805002251
Комплект:3
Примечание:M12x180 GB/T901-1988
№ на схеме:3
Каталожный номер:252907399
Комплект:1
Примечание:
№ на схеме:8
Каталожный номер:805000051
Комплект:4
Примечание:M16x40 GB/T5783-2000
№ на схеме:9
Каталожный номер:252907204
Комплект:1
Примечание:
№ на схеме:11
Каталожный номер:805000048
Комплект:12
Примечание:M12x35 GB/T5783-2000
№ на схеме:12
Каталожный номер:803164126
Комплект:1
Примечание:61.5x3.55 GB/T3452.1-1992
№ на схеме:13
Каталожный номер:805000029
Комплект:2
Примечание:M10x40 GB/T5783-2000
№ на схеме:17
Каталожный номер:251805691
Комплект:1
Примечание:
№ на схеме:18
Каталожный номер:252100847
Комплект:2
Примечание:
№ на схеме:20
Каталожный номер:801100180
Комплект:1
Примечание:47.5x3.55 GB/T3452.1-1992
№ на схеме:21
Каталожный номер:251805755
Комплект:1
Примечание:
№ на схеме:22
Каталожный номер:805000081
Комплект:4
Примечание:M12x80 GB/T5782-2000
№ на схеме:24
Каталожный номер:803013093
Комплект:1
Примечание:
№ на схеме:27
Каталожный номер:805000026
Комплект:4
Примечание:M16x45 GB/T5783-2000
№ на схеме:29
Каталожный номер:801100049
Комплект:2
Примечание:50x3.55G GB/T3452.1-1992
№ на схеме:32
Каталожный номер:805000663
Комплект:4
Примечание:M12x110 GB/T901-1988
№ на схеме:33
Каталожный номер:805200049
Комплект:12
Примечание:M12 GB/T6170-2000
№ на схеме:34
Каталожный номер:805000017
Комплект:2
Примечание:M8x25 GB/T5783-2000
№ на схеме:35
Каталожный номер:252300148
Комплект:1
Примечание:
№ на схеме:36
Каталожный номер:805000403
Комплект:3
Примечание:M12x110 GB/T5782-2000
№ на схеме:37
Каталожный номер:803192287
Комплект:2
Примечание:37.69x3.53 DIN 3770:1986
№ на схеме:38
Каталожный номер:803198806
Комплект:1
Примечание:M1M1HK-20(M12)
№ на схеме:41
Каталожный номер:801100092
Комплект:1
Примечание:97.5x3.55G GB/T 3452.1-1992
№ на схеме:44
Каталожный номер:252907098
Комплект:1
Примечание:
№ на схеме:45
Каталожный номер:801902717
Комплект:4
Примечание:80-100 QC/T619-1999
№ на схеме:46
Каталожный номер:252907201
Комплект:1
Примечание:
№ на схеме:47
Каталожный номер:801902715
Комплект:4
Примечание:64-76 QC/T619-1999
№ на схеме:51
Каталожный номер:252907103
Комплект:1
Примечание:
№ на схеме:52
Каталожный номер:805000043
Комплект:4
Примечание:M10x30 GB/T 5783-2000
№ на схеме:53
Каталожный номер:805002233
Комплект:8
Примечание:M12x35 GB/T899-1988
№ на схеме:56
Каталожный номер:805002864
Комплект:4
Примечание:M10x70 GB/T901-1988
№ на схеме:58
Каталожный номер:801100148
Комплект:2
Примечание:40x3.55 GB/T3452.1-1992
