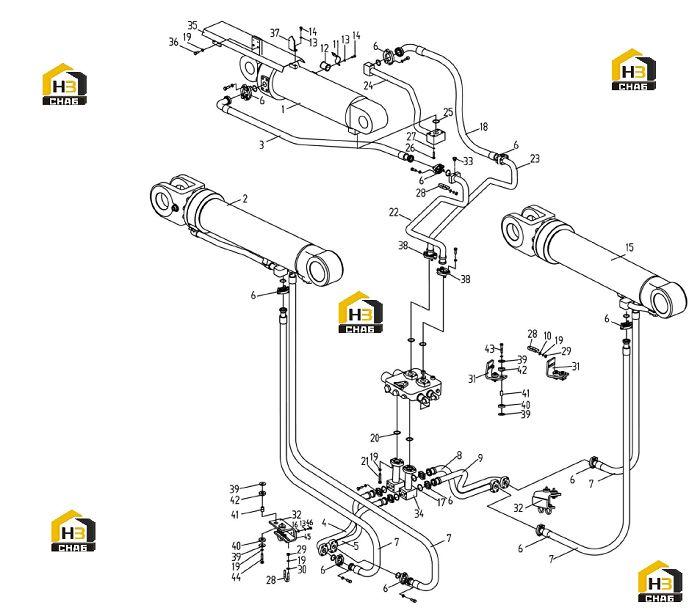

Гидросистема рабочая (часть 2)

Каталожный номер:252900538

Комплект:1

Примечание:

№ на схеме:5

Каталожный номер:252900539

Комплект:1

Примечание:

№ на схеме:6

Наименование:Блок фланцев

Каталожный номер:803164234

Комплект:16

Примечание:

№ на схеме:7

Наименование:Гибкий рукав в сборе

Каталожный номер:252900292

Комплект:4

Примечание:

№ на схеме:8

Каталожный номер:252900540

Комплект:1

Примечание:

№ на схеме:9

Каталожный номер:252900541

Комплект:1

Примечание:

№ на схеме:10

Каталожный номер:805300102

Комплект:4

Примечание:GB/T96.1-2002

№ на схеме:11

Наименование:Трубодержатель

Каталожный номер:252900300

Комплект:1

Примечание:

№ на схеме:12

Наименование:Зажим резиновой трубы

Каталожный номер:252900301

Комплект:1

Примечание:

№ на схеме:13

Каталожный номер:805300010

Комплект:8

Примечание:8 GB/T93-1987

№ на схеме:14

Каталожный номер:805000033

Комплект:4

Примечание:M8x16 GB/T5783-2000

№ на схеме:15

Наименование:Маслоцилиндр правой стрелы

Каталожный номер:803013064

Комплект:1

Примечание:

№ на схеме:16

Каталожный номер:805300069

Комплект:4

Примечание:8 GB/T97.1-2002

№ на схеме:17

Наименование:O-образное уплотнительное кольцо

Каталожный номер:801100220

Комплект:4

Примечание:34.5x3.55 GB/T3452.1-1992

№ на схеме:18

Наименование:Гибкий рукав в сборе

Каталожный номер:252900769

Комплект:1

Примечание:

№ на схеме:19

Каталожный номер:805300014

Комплект:16

Примечание:10 GB/T93-1987

№ на схеме:20

Наименование:O-образное уплотнительное кольцо

Каталожный номер:801100148

Комплект:2

Примечание:40x3.55 GB/T3452.1-1992

№ на схеме:21

Каталожный номер:805000062

Комплект:8

Примечание:M10x35 GB/T5783-2000

№ на схеме:22

Каталожный номер:252900543

Комплект:1

Примечание:

№ на схеме:23

Каталожный номер:252900542

Комплект:1

Примечание:

№ на схеме:24

Каталожный номер:252900499

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-образное уплотнительное кольцо

Каталожный номер:801100066

Комплект:1

Примечание:42.5x3.55 GB/T3452.1-1992

№ на схеме:26

Каталожный номер:805000041

Комплект:4

Примечание:M12x70 GB/T5782-2000

№ на схеме:27

Каталожный номер:805300018

Комплект:4

Примечание:12 GB/T93-1987

№ на схеме:28

Наименование:U-образный болт

Каталожный номер:269900200

Комплект:6

Примечание:

№ на схеме:29

Наименование:Гайка

Каталожный номер:805200048

Комплект:12

Примечание:M10 GB/T6170-2000

№ на схеме:30

Каталожный номер:805300017

Комплект:8

Примечание:10 GB/T97.1-2002

№ на схеме:31

Наименование:Упорная планка

Каталожный номер:252904236

Комплект:2

Примечание:

№ на схеме:32

Наименование:Упорная планка

Каталожный номер:253000242

Комплект:2

Примечание:

№ на схеме:33

Наименование:Заглушка

Каталожный номер:803166449

Комплект:2

Примечание:

№ на схеме:34

Каталожный номер:252900544

Комплект:2

Примечание:

№ на схеме:35

Наименование:Защитный кожух

Каталожный номер:252900850

Комплект:1

Примечание:

№ на схеме:36

Каталожный номер:805000727

Комплект:6

Примечание:M10x25 GB/T5783-2000

№ на схеме:37

Наименование:Стрелка

Каталожный номер:252900498

Комплект:1

Примечание:

№ на схеме:38

Наименование:Фланец типа отделения

Каталожный номер:803164828

Комплект:2

Примечание:

№ на схеме:39

Наименование:Нажимная планка

Каталожный номер:252900280

Комплект:16

Примечание:

№ на схеме:40

Наименование:Резиновая прокладка

Каталожный номер:252900281

Комплект:8

Примечание:

№ на схеме:41

Наименование:Стойка

Каталожный номер:252900298

Комплект:8

Примечание:

№ на схеме:42

Наименование:Резиновая прокладка

Каталожный номер:252900282

Комплект:8

Примечание:

№ на схеме:43

Каталожный номер:805000047

Комплект:4

Примечание:M10x50 GB/T5782-2000

№ на схеме:44

Каталожный номер:805000100

Комплект:4

Примечание:M10x55 GB/T5782-2000

№ на схеме:45

Наименование:Упорная планка

Каталожный номер:252900470

Комплект:2

Примечание:

№ на схеме:46
