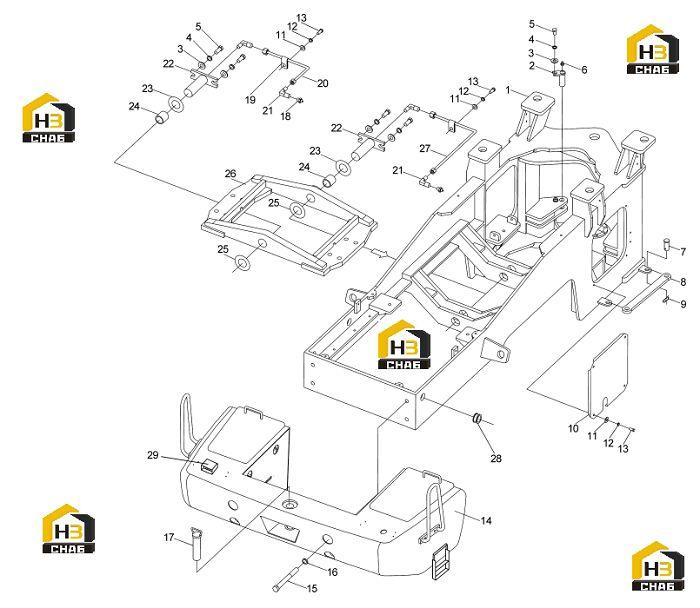

Рама задняя

← Труба заливная передней рамы Гидросистема рабочая (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Упор на левой стороне

Каталожный номер:252900849

Комплект:1

Примечание:

№ на схеме:1

Наименование:Задняя рама

Каталожный номер:252907114

Комплект:1

Примечание:

№ на схеме:2

Наименование:Шворень

Каталожный номер:251400276

Комплект:2

Примечание:

№ на схеме:3

Наименование:Шайба

Каталожный номер:805300111

Комплект:6

Примечание:16 GB/T96.1-2002

№ на схеме:4

Наименование:Шайба

Каталожный номер:805300011

Комплект:6

Примечание:16 GB/T93-1987

№ на схеме:5

Наименование:Болт

Каталожный номер:805000022

Комплект:6

Примечание:M16x25 GB/T5783-2000

№ на схеме:6

Наименование:Масленка

Каталожный номер:801100339

Комплект:2

Примечание:45°M10x1 JB/T7940.2-1995

№ на схеме:7

Наименование:Вал штифта

Каталожный номер:805601608

Комплект:2

Примечание:B32x80 GB/T882-1986

№ на схеме:8

Наименование:Неподвижный рычаг

Каталожный номер:252101576

Комплект:1

Примечание:

№ на схеме:9

Наименование:Упругая пружина

Каталожный номер:251500108

Комплект:2

Примечание:

№ на схеме:10

Наименование:Правая упорная планка

Каталожный номер:252904094

Комплект:1

Примечание:

№ на схеме:11

Наименование:Шайба

Каталожный номер:805300069

Комплект:9

Примечание:8 GB/T97.1-2002

№ на схеме:12

Наименование:Шайба

Каталожный номер:805300010

Комплект:9

Примечание:8 GB/T93-1987

№ на схеме:13

Наименование:Болт

Каталожный номер:805000033

Комплект:9

Примечание:M8x16 GB5783-86

№ на схеме:14

Наименование:Противовес в сборе

Каталожный номер:252907020

Комплект:1

Примечание:

№ на схеме:14

Наименование:Противовес в сборе

Каталожный номер:252907278

Комплект:1

Примечание:

№ на схеме:15

Наименование:Болт

Каталожный номер:805001915

Комплект:4

Примечание:M30x240 GB/T5782-2000

№ на схеме:16

Наименование:Шайба

Каталожный номер:805301290

Комплект:4

Примечание:30 GB/T93-1987

№ на схеме:17

Наименование:Буксирный палец

Каталожный номер:252100775

Комплект:1

Примечание:

№ на схеме:18

Наименование:Масленка

Каталожный номер:801100336

Комплект:2

Примечание:M10x1 JB/T7940.1-1995

№ на схеме:19

Наименование:Зажим

Каталожный номер:803604578

Комплект:5

Примечание:

№ на схеме:20

Наименование:Труба тавота заднего штифта

Каталожный номер:252900491

Комплект:1

Примечание:

№ на схеме:21

Наименование:Корпус соединения

Каталожный номер:803163961

Комплект:4

Примечание:GB5631.2-1985

№ на схеме:22

Наименование:Палец качающейся рамы

Каталожный номер:251400289

Комплект:2

Примечание:

№ на схеме:23

Наименование:Регулирующая шайба

Каталожный номер:250400178

Комплект:2

Примечание:

№ на схеме:24

Наименование:Комплект

Каталожный номер:252108234

Комплект:2

Примечание:

№ на схеме:25

Наименование:Регулирующая шайба

Каталожный номер:250400177

Комплект:2

Примечание:

№ на схеме:26

Наименование:Вспомогательная рама

Каталожный номер:252900447

Комплект:1

Примечание:

№ на схеме:27

Наименование:Труба тавота переднего штифта

Каталожный номер:252900490

Комплект:1

Примечание:

№ на схеме:28

Наименование:Резиновый защитный чехол

Каталожный номер:252903961

Комплект:3

Примечание:

№ на схеме:29

Наименование:Коробка задней фары

Каталожный номер:252904216

Комплект:2

Примечание:
