Вентилятор 101123

← Испаритель в сборе 101123 Система обогрева 252904018 →

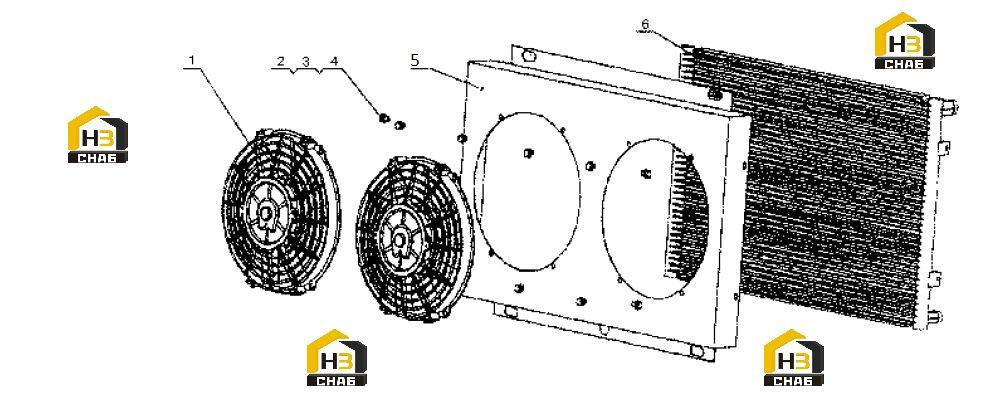

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Condensate Fan

Каталожный номер:860118421

Комплект:2

Примечание:TYJ2-202

№ на схеме:2

Наименование:Bolt

Каталожный номер:GB5783M6x16-Zn.D

Комплект:12

Примечание:

№ на схеме:3

Наименование:Spring Washer

Каталожный номер:GB8596-Zn.D

Комплект:12

Примечание:

№ на схеме:4

Наименование:Flat Washer

Каталожный номер:GB97.16-140HV-Zn.D

Комплект:12

Примечание:

№ на схеме:5

Наименование:Condenser Bracket

Каталожный номер:CDZ40-018

Комплект:1

Примечание:

№ на схеме:6

Наименование:Condenser Core

Каталожный номер:CDZ40-019

Комплект:1

Примечание:
