Испаритель в сборе 101123

Испаритель в сборе 101123

← Крепление компрессора Вентилятор 101123 →

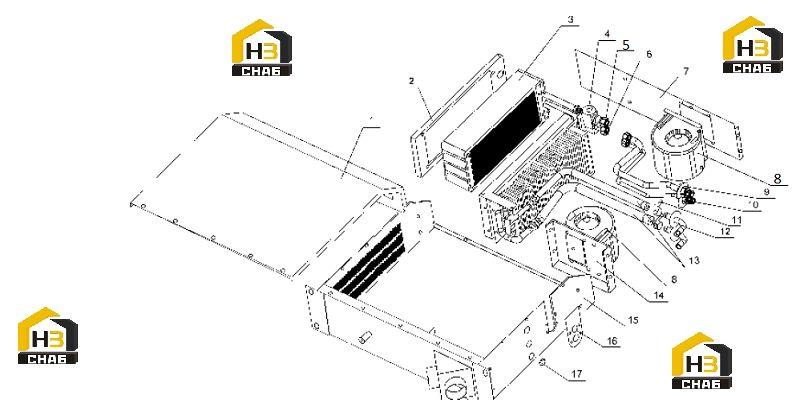

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cover Components
Каталожный номер:CDKT87-018
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bracket
Каталожный номер:CDKT87-020
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Evaporator Core
Каталожный номер:860118418
Комплект:1
Примечание:CDKT87-012
0 ₽
шт
№ на схеме:4
Наименование:Expansion Valve
Каталожный номер:TYJ2-503
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Joint
Каталожный номер:CDKT20-011-02
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Jiont
Каталожный номер:CDKT20-011-03
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bottom-Board
Каталожный номер:CDKT87-014
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Evaporator Blower
Каталожный номер:860118419
Комплект:2
Примечание:TYJ2-616
0 ₽
шт
№ на схеме:9
Наименование:Pipe
Каталожный номер:CDKT87-015
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Pipe
Каталожный номер:CDKT87-016
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Clamp
Каталожный номер:-
Комплект:4
Примечание:25
0 ₽
шт
№ на схеме:12
Наименование:Joint
Каталожный номер:TYJ3-301-1A
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hose
Каталожный номер:-
Комплект:2
Примечание:16
0 ₽
шт
№ на схеме:14
Наименование:Bottom-Board
Каталожный номер:CDKT87-017
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Cabinet Components
Каталожный номер:CDKT87-011
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Plank
Каталожный номер:CDKT87-019
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Protective Ring
Каталожный номер:-
Комплект:1
Примечание:16
