Крепление компрессора

Крепление компрессора

← Система кондиционирования воздуха Испаритель в сборе 101123 →

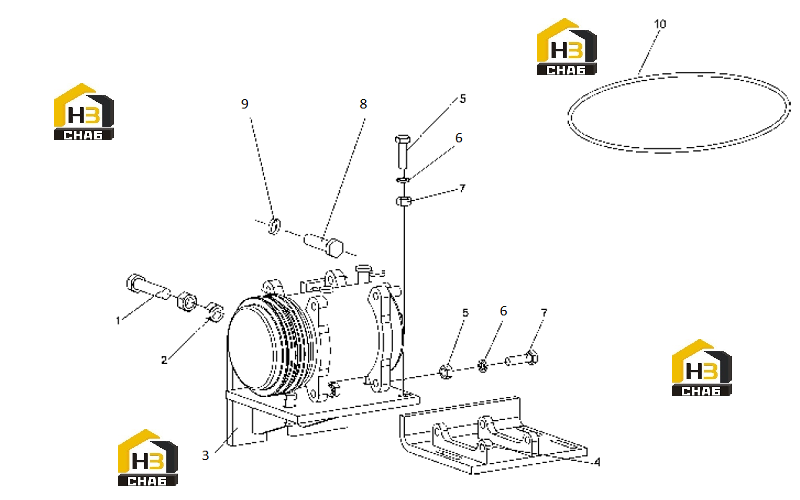

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt
Каталожный номер:805000444
Комплект:1
Примечание:M14x65 GB/T5783-2000
0 ₽
шт
№ на схеме:2
Наименование:Nut
Каталожный номер:805200067
Комплект:2
Примечание:M14 GB/T6170-2000
0 ₽
шт
№ на схеме:3
Наименование:Higher Bracket
Каталожный номер:252100678
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Lower Bracket
Каталожный номер:252100680
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt
Каталожный номер:805000062
Комплект:7
Примечание:M10x35 GB/T5783-2000
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:805300014
Комплект:7
Примечание:10 GB/T93-1987
0 ₽
шт
№ на схеме:7
Наименование:Nut
Каталожный номер:805200048
Комплект:7
Примечание:M10 GB/T6170-2000
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:805000048
Комплект:4
Примечание:M12x35 GB/T5783-2000
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:805300018
Комплект:4
Примечание:12 GB/T93-1987
0 ₽
шт
№ на схеме:10
Наименование:A-Strap
Каталожный номер:17-530
Комплект:1
Примечание:
