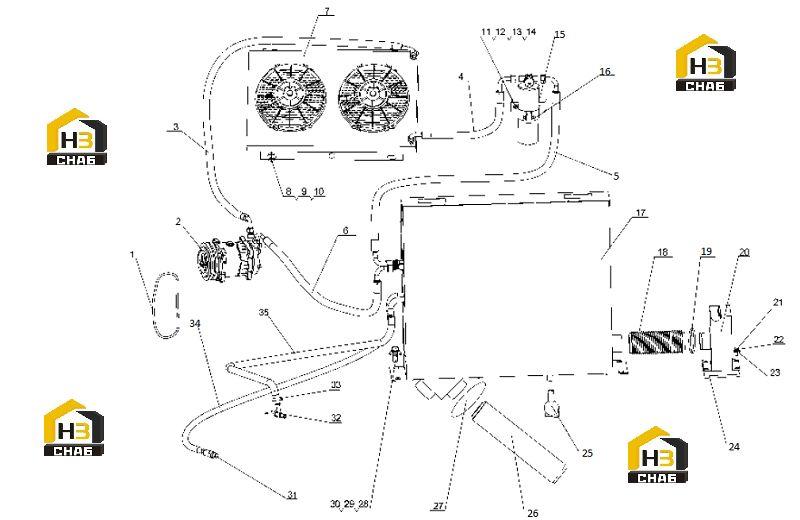

Система кондиционирования воздуха

Каталожный номер:CDKT87H-060

Комплект:1

Примечание:

№ на схеме:4

Каталожный номер:CDKT87H-061

Комплект:1

Примечание:

№ на схеме:5

Каталожный номер:CDKT87H-062

Комплект:1

Примечание:

№ на схеме:6

Каталожный номер:CDKT87H-063

Комплект:1

Примечание:

№ на схеме:7

Наименование:Condenser

Каталожный номер:860118420

Комплект:1

Примечание:CDZ40-017

№ на схеме:8

Каталожный номер:805000714

Комплект:4

Примечание:M10x20

№ на схеме:9

Каталожный номер:805300014

Комплект:4

Примечание:10 GB/T93-1987

№ на схеме:10

Наименование:Plank

Каталожный номер:253000425

Комплект:2

Примечание:

№ на схеме:11

Каталожный номер:805000322

Комплект:2

Примечание:M6x16 GB/T5783-2000

№ на схеме:12

Каталожный номер:805300030

Комплект:2

Примечание:6 GB/T93-1987

№ на схеме:13

Каталожный номер:805300029

Комплект:2

Примечание:6 GB/T97.1-2002

№ на схеме:14

Наименование:Support

Каталожный номер:252903984

Комплект:1

Примечание:

№ на схеме:15

Наименование:Liquid-Tank

Каталожный номер:860114224

Комплект:1

Примечание:TYJ2-400

№ на схеме:16

Наименование:Bracket

Каталожный номер:CD30L14-018

Комплект:1

Примечание:

№ на схеме:17

Наименование:Evaporator

Каталожный номер:860118414

Комплект:1

Примечание:CDKT87-010

№ на схеме:18

Каталожный номер:-

Комплект:1

Примечание:50x160

№ на схеме:19

Наименование:Clamp

Каталожный номер:801902713

Комплект:2

Примечание:44-64 QC/T619-1999

№ на схеме:20

Наименование:Air Cleaner

Каталожный номер:CDKT87-040

Комплект:1

Примечание:

№ на схеме:21

Каталожный номер:805000033

Комплект:5

Примечание:M8x16 GB/T5783-2000

№ на схеме:22

Каталожный номер:805300010

Комплект:5

Примечание:8 GB93-1987

№ на схеме:23

Каталожный номер:805300069

Комплект:5

Примечание:8 GB/T97.1-2002

№ на схеме:24

Наименование:Plastic Spacer

Каталожный номер:253000546

Комплект:1

Примечание:

№ на схеме:25

Наименование:Sponge

Каталожный номер:CDKT-XSQ-01

Комплект:1

Примечание:

№ на схеме:26

Каталожный номер:800511391

Комплект:2

Примечание:

№ на схеме:27

Наименование:Clamp

Каталожный номер:801902714

Комплект:8

Примечание:51-70 QC/T619-1999

№ на схеме:28

Каталожный номер:805000045

Комплект:4

Примечание:M12x40 GB/T5783-2000

№ на схеме:29

Каталожный номер:805300018

Комплект:4

Примечание:12 GB/T93-1987

№ на схеме:30

Каталожный номер:805300020

Комплект:4

Примечание:12 GB/T97.1-2002

№ на схеме:31

Наименование:Joint

Каталожный номер:250200223

Комплект:1

Примечание:

№ на схеме:32

Наименование:Switch

Каталожный номер:250300125

Комплект:1

Примечание:

№ на схеме:33

Наименование:Clamp

Каталожный номер:801902702

Комплект:4

Примечание:19-29 QC/T619-1999

№ на схеме:34

Каталожный номер:803164463

Комплект:1

Примечание:

№ на схеме:35
