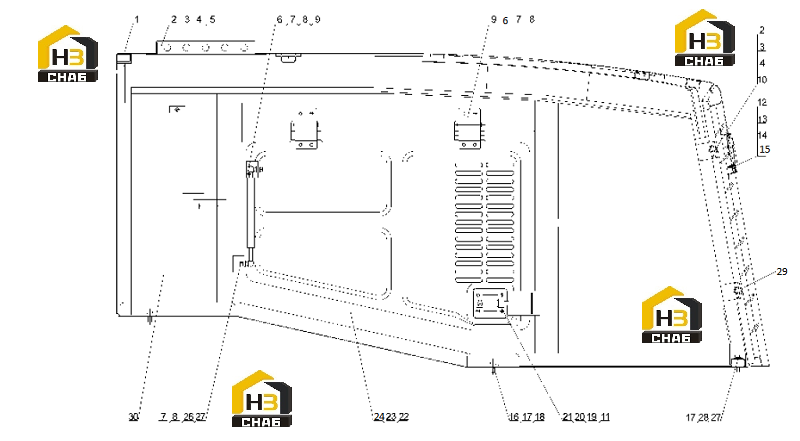

Капот двигателя

← Система электрики 252904024 Система кондиционирования воздуха →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hood Body

Каталожный номер:252904188

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:805000043

Комплект:8

Примечание:M10x30 GB/T5783-2000

№ на схеме:3

Наименование:Washer

Каталожный номер:805300014

Комплект:8

Примечание:10 GB93-1987

№ на схеме:4

Наименование:Washer

Каталожный номер:805300017

Комплект:8

Примечание:10 GB/T97.1-2002

№ на схеме:5

Наименование:Air Spring Supporter

Каталожный номер:250900484

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:805000018

Комплект:20

Примечание:M8x20 GB/T5783-2000

№ на схеме:7

Наименование:Washer

Каталожный номер:805300069

Комплект:24

Примечание:8 GB/T97.1-2002

№ на схеме:8

Наименование:Washer

Каталожный номер:805300010

Комплект:24

Примечание:8 GB93-1987

№ на схеме:9

Наименование:Gmemel

Каталожный номер:250900476

Комплект:4

Примечание:

№ на схеме:10

Наименование:Rear Shield Hood

Каталожный номер:252900970

Комплект:1

Примечание:

№ на схеме:11

Наименование:Lock

Каталожный номер:802101245

Комплект:2

Примечание:182 XGMS03

№ на схеме:12

Наименование:Symbol

Каталожный номер:250900479

Комплект:1

Примечание:

№ на схеме:13

Наименование:Nut

Каталожный номер:805200046

Комплект:3

Примечание:M5 GB/T6170-2000

№ на схеме:14

Наименование:Washer

Каталожный номер:805300119

Комплект:3

Примечание:5 GB/T97.1-2002

№ на схеме:15

Наименование:Washer

Каталожный номер:805300109

Комплект:3

Примечание:5 GB93-1987

№ на схеме:16

Наименование:Bolt

Каталожный номер:805000048

Комплект:4

Примечание:M12x35 GB/T5783-2000

№ на схеме:17

Наименование:Washer

Каталожный номер:805300018

Комплект:6

Примечание:12 GB/T93-1987

№ на схеме:18

Наименование:Washer

Каталожный номер:805300020

Комплект:4

Примечание:12 GB/T97.1-2002

№ на схеме:19

Наименование:Bolt

Каталожный номер:805000322

Комплект:8

Примечание:M6x16 GB/T5783-2000

№ на схеме:20

Наименование:Washer

Каталожный номер:805300029

Комплект:8

Примечание:6 GB/T97.1-2002

№ на схеме:21

Наименование:Washer

Каталожный номер:805300030

Комплект:8

Примечание:6 GB/T93-1987

№ на схеме:22

Наименование:Left Side Door

Каталожный номер:251801239

Комплект:1

Примечание:

№ на схеме:23

Наименование:Right Side Door

Каталожный номер:251801240

Комплект:1

Примечание:

№ на схеме:24

Наименование:Sealer

Каталожный номер:801902763

Комплект:4.1

Примечание:JT-03D

№ на схеме:25

Наименование:Gas Spring

Каталожный номер:801701502

Комплект:2

Примечание:510X165X400N-AA

№ на схеме:26

Наименование:Nut

Каталожный номер:805200045

Комплект:4

Примечание:M8 GB/T6170-2000

№ на схеме:27

Наименование:Bolt

Каталожный номер:805000064

Комплект:2

Примечание:M12x55 GB/T5783-2000

№ на схеме:28

Наименование:Washer

Каталожный номер:805300113

Комплект:2

Примечание:12 GB/T96.1-2002

№ на схеме:29

Наименование:Nut

Каталожный номер:805200048

Комплект:4

Примечание:M10 GB/T6170-2000

№ на схеме:30

Наименование:Plank

Каталожный номер:252903889

Комплект:1

Примечание:
