Система обогрева 252904018

← Вентилятор 101123 Инструменты →

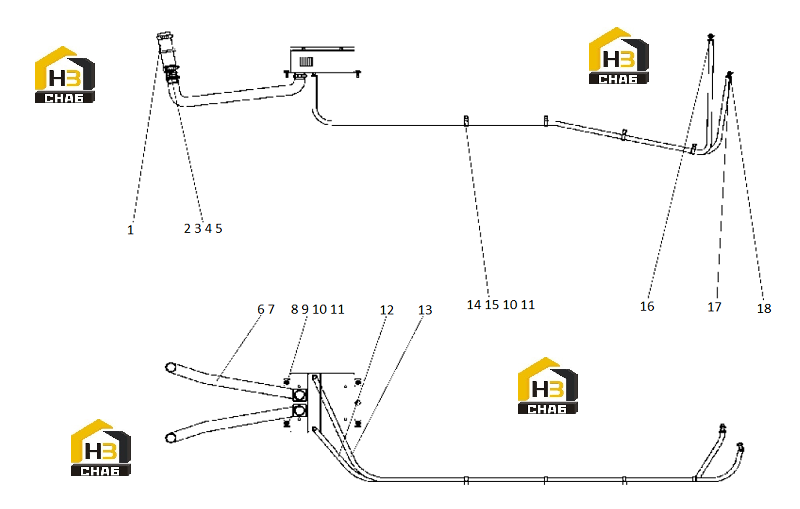

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Clamp

Каталожный номер:801902714

Комплект:4

Примечание:51-70 QC/T619-1999

№ на схеме:2

Наименование:Pipe

Каталожный номер:252903962

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:805000020

Комплект:4

Примечание:M8x30 GB/T5783-2000

№ на схеме:4

Наименование:Washer

Каталожный номер:805301300

Комплект:8

Примечание:8 GB/T95-2002

№ на схеме:5

Наименование:Washer

Каталожный номер:805301283

Комплект:8

Примечание:8 GB/T93-1987

№ на схеме:6

Наименование:Pipe

Каталожный номер:252904014

Комплект:2

Примечание:

№ на схеме:7

Наименование:Clamp

Каталожный номер:801902713

Комплект:4

Примечание:44-64 QC/T619-1999

№ на схеме:8

Наименование:Radiator

Каталожный номер:252904015

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:805000048

Комплект:4

Примечание:M12x35 GB/T5783-2000

№ на схеме:10

Наименование:Washer

Каталожный номер:805300020

Комплект:4

Примечание:12 GB/T97.1-2002

№ на схеме:11

Наименование:Washer

Каталожный номер:805301285

Комплект:4

Примечание:12 GB/T93-1987

№ на схеме:12

Наименование:Pipe

Каталожный номер:252904016

Комплект:1

Примечание:(L=4200)

№ на схеме:13

Наименование:Pipe

Каталожный номер:252904017

Комплект:1

Примечание:(L=4500)

№ на схеме:14

Наименование:Wire Clip

Каталожный номер:803604568

Комплект:4

Примечание:3700913E0

№ на схеме:15

Наименование:Bolt

Каталожный номер:805000033

Комплект:4

Примечание:M8x16 GB/T5783-2000

№ на схеме:16

Наименование:Switch

Каталожный номер:250300125

Комплект:1

Примечание:(NPT3/8)

№ на схеме:17

Наименование:Clamp

Каталожный номер:801902707

Комплект:4

Примечание:19-29 QC/T619-1999

№ на схеме:18

Наименование:Joint

Каталожный номер:250400402

Комплект:1

Примечание:
