Сборка пилотная быстрая 252117683

← Насос шестеренный в разборе 803007063 Линия соединения 252117677 →

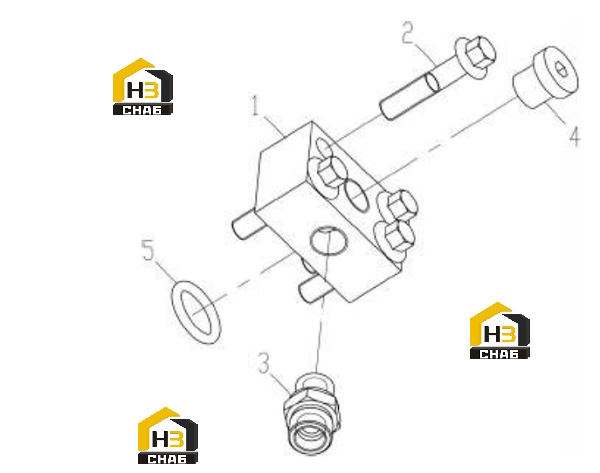

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CONNECTOR BLOCK

Каталожный номер:252108519

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw M8×40

Каталожный номер:805047999

Комплект:4

Примечание:GB/T16674.1-2004 M8×40

№ на схеме:3

Наименование:CONNECTOR

Каталожный номер:803103341

Комплект:1

Примечание:

№ на схеме:4

Наименование:PLUG

Каталожный номер:803103961

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-RING

Каталожный номер:803401118

Комплект:1

Примечание:18.64×3.53
