Линия соединения 252117677

Линия соединения 252117677

← Сборка пилотная быстрая 252117683 Клапан распределительный возврата масла 253007886 →

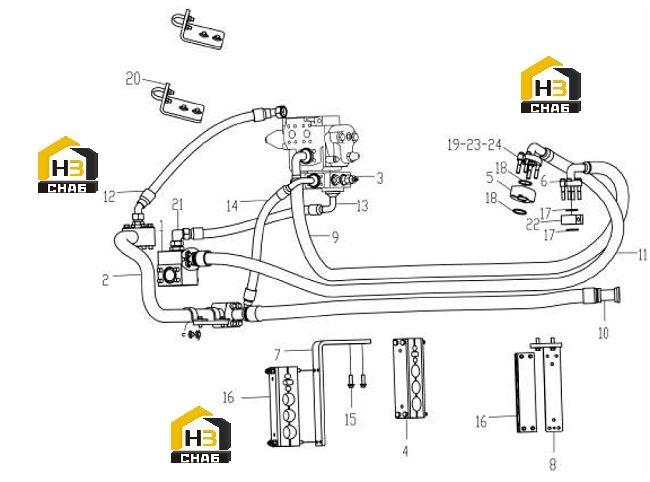

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:MONATED BLOCK SET
Каталожный номер:253008147
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:TUBE
Каталожный номер:253007886
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:VALVE GROUP
Каталожный номер:252913180
Комплект:1
Примечание:(15.5MPa)
0 ₽
шт
№ на схеме:4
Наименование:CLAMP GROUP
Каталожный номер:252909967
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:FLANGE
Каталожный номер:269901947
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:FLANGE ASSEMBLY
Каталожный номер:803164828
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:CARD
Каталожный номер:252909520
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:CARD
Каталожный номер:252909521
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:HOSE
Каталожный номер:803422427
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:HOSE
Каталожный номер:252908337
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:HOSE
Каталожный номер:803422426
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:HOSE
Каталожный номер:803416016
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:HOSE
Каталожный номер:803416438
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:HOSE
Каталожный номер:803414192
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:SCREW
Каталожный номер:805048006
Комплект:4
Примечание:GB/T16674.1-2004 M10×30
0 ₽
шт
№ на схеме:16
Наименование:CLAMP GROUP
Каталожный номер:252909515
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:O-RING
Каталожный номер:803401130
Комплект:2
Примечание:37.69×3.53
0 ₽
шт
№ на схеме:18
Наименование:O-RING
Каталожный номер:803401127
Комплект:2
Примечание:32.92×3.53
0 ₽
шт
№ на схеме:19
Наименование:NUT
Каталожный номер:805238533
Комплект:8
Примечание:GB/T6177.1-2000 M10
0 ₽
шт
№ на схеме:20
Наименование:FIXED PIPE
Каталожный номер:252909530
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:CONNECTOR
Каталожный номер:803173684
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:FLANGE
Каталожный номер:269901946
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:FLANGE ASSEMBLY
Каталожный номер:803164234
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:SCREW
Каталожный номер:805002240
Комплект:8
Примечание:GB/T901-1988 M10×80
