Насос шестеренный в разборе 803007063

Насос шестеренный в разборе 803007063

← Насос шестеренный 252117684 Сборка пилотная быстрая 252117683 →

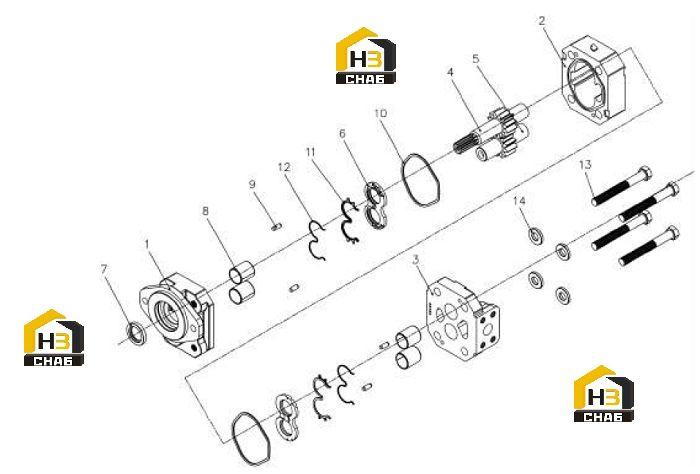

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:-
Наименование:WEAR PARTS KIT
Каталожный номер:860150581
Комплект:1
Примечание:1121011370-100
0 ₽
шт
№ на схеме:1
Наименование:COVER
Каталожный номер:860145808
Комплект:1
Примечание:574-01218
0 ₽
шт
№ на схеме:2
Наименование:PUMP BODY
Каталожный номер:860146600
Комплект:1
Примечание:577-01109-05
0 ₽
шт
№ на схеме:3
Наименование:COVER
Каталожный номер:860150579
Комплект:1
Примечание:592-01122-2559
0 ₽
шт
№ на схеме:4
Наименование:AXIS
Каталожный номер:860150580
Комплект:1
Примечание:024-01344-05DR
0 ₽
шт
№ на схеме:5
Наименование:AXIS
Каталожный номер:860146603
Комплект:1
Примечание:996-01103-05ID
0 ₽
шт
№ на схеме:6
Наименование:CARD
Каталожный номер:803268934
Комплект:2
Примечание:947-01105
0 ₽
шт
№ на схеме:7
Наименование:SEAL
Каталожный номер:860145813
Комплект:1
Примечание:226-01121
0 ₽
шт
№ на схеме:8
Наименование:BUSHING
Каталожный номер:803268936
Комплект:4
Примечание:921-01108
0 ₽
шт
№ на схеме:9
Наименование:PIN
Каталожный номер:803268937
Комплект:4
Примечание:280-1971-071
0 ₽
шт
№ на схеме:10
Наименование:RING
Каталожный номер:803268938
Комплект:2
Примечание:TA-2995-152
0 ₽
шт
№ на схеме:11
Наименование:SEAL
Каталожный номер:803268939
Комплект:2
Примечание:947-01107
0 ₽
шт
№ на схеме:12
Наименование:RING
Каталожный номер:803268940
Комплект:2
Примечание:947-01106
0 ₽
шт
№ на схеме:13
Наименование:SCREW
Каталожный номер:860146605
Комплект:4
Примечание:W1-88
0 ₽
шт
№ на схеме:14
Наименование:WASHER
Каталожный номер:803268943
Комплект:4
Примечание:033-1
