Узел рабочего механизма lw330f.11

← Бак гидравлический 330e.10.4a Система тормозов lw330f(ii).12 →

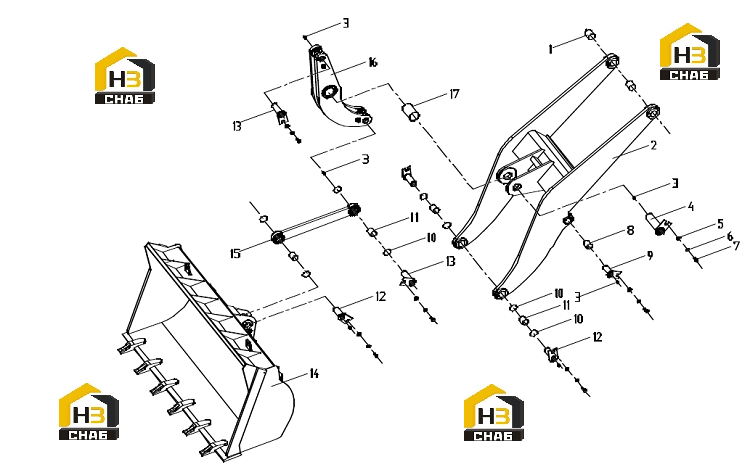

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Shaft Sleeve

Каталожный номер:LW330F.11-2

Комплект:2

Примечание:

№ на схеме:2

Наименование:Lifting Arm

Каталожный номер:LW330F.11.2

Комплект:1

Примечание:

№ на схеме:2.1

Наименование:-

Каталожный номер:LW330F(G).11.1

Комплект:-

Примечание:

№ на схеме:3

Наименование:Grease Cup

Каталожный номер:JB/T7940.1-1995

Комплект:8

Примечание:M10×1

№ на схеме:4

Наименование:Rocker Pin Shaft

Каталожный номер:Z3.11.4

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:GB96-85

Комплект:8

Примечание:16

№ на схеме:6

Наименование:Lock Washer

Каталожный номер:GB93-87

Комплект:8

Примечание:16

№ на схеме:7

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:8

Примечание:M16×25

№ на схеме:8

Наименование:Shaft Sleeve

Каталожный номер:Z3.11-4

Комплект:2

Примечание:

№ на схеме:9

Наименование:Upper Shaft

Каталожный номер:Z3.11.6

Комплект:2

Примечание:

№ на схеме:10

Наименование:Ring

Каталожный номер:GB9877.1-88

Комплект:8

Примечание:B60×80×12

№ на схеме:11

Наименование:Shaft Sleeve

Каталожный номер:Z3.11-1B

Комплект:4

Примечание:

№ на схеме:12

Наименование:Bucket Pin Shaft

Каталожный номер:Z3.11.7

Комплект:3

Примечание:

№ на схеме:13

Наименование:Rocker End Pin

Каталожный номер:Z3.11.5

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bucket

Каталожный номер:LW330F.11.1IIA

Комплект:1

Примечание:

№ на схеме:14.1

Наименование:-

Каталожный номер:LW330F.11.1III

Комплект:-

Примечание:

№ на схеме:15

Наименование:Link

Каталожный номер:Z3.11.2

Комплект:1

Примечание:

№ на схеме:15.1

Наименование:-

Каталожный номер:LW330F(G).11.2

Комплект:-

Примечание:

№ на схеме:16

Наименование:Rocker

Каталожный номер:Z3.11.8A

Комплект:1

Примечание:

№ на схеме:17

Наименование:Shaft Sleeve

Каталожный номер:Z3.11-2

Комплект:2

Примечание:
