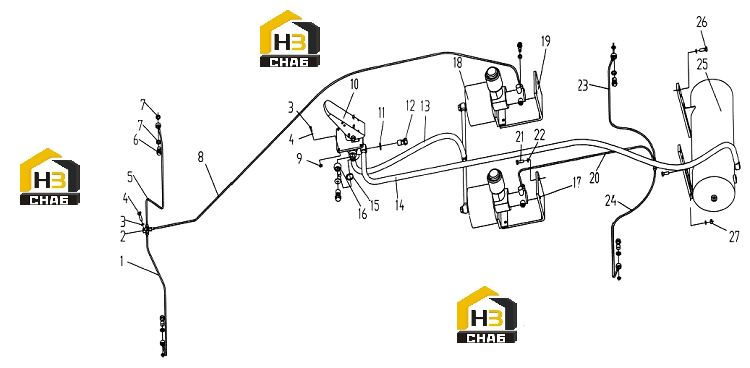

Система тормозов lw330f(ii).12

← Узел рабочего механизма lw330f.11 Баллон воздушный z3.12.11a →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Left Pipe

Каталожный номер:Z3.12.12B

Комплект:1

Примечание:

№ на схеме:2

Наименование:Connector

Каталожный номер:ZL40.12.1

Комплект:2

Примечание:Tee

№ на схеме:3

Наименование:Washer

Каталожный номер:GB93-87

Комплект:6

Примечание:8

№ на схеме:4

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:6

Примечание:M8×30

№ на схеме:5

Наименование:Right Oil Pipe

Каталожный номер:Z3.12.1B

Комплект:1

Примечание:

№ на схеме:6

Наименование:Connector

Каталожный номер:ZL40.12.4-14A

Комплект:4

Примечание:

№ на схеме:7

Наименование:O-Ring

Каталожный номер:GB3452.1-1992

Комплект:8

Примечание:8×1.9

№ на схеме:8

Наименование:Braking Pipe

Каталожный номер:LW330F(II).12.1

Комплект:1

Примечание:

№ на схеме:9

Наименование:Nut

Каталожный номер:GB6170-86

Комплект:4

Примечание:M8

№ на схеме:10

Наименование:Braking Control Valve

Каталожный номер:XM-60C-3514010

Комплект:1

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:JB982-77

Комплект:8

Примечание:22

№ на схеме:12

Наименование:Bolt

Каталожный номер:ZL40.12.5-1

Комплект:5

Примечание:

№ на схеме:13

Наименование:Hose

Каталожный номер:Z3.12.4-4

Комплект:6

Примечание:

№ на схеме:14

Наименование:Rubber Pipe

Каталожный номер:LW330F(LT).12-1

Комплект:1

Примечание:B(8)-φ13×950

№ на схеме:15

Наименование:Hoop Clamp

Каталожный номер:JB/T8870-1999

Комплект:6

Примечание:d25

№ на схеме:16

Наименование:Joint

Каталожный номер:ZL50.12.9A-1

Комплект:1

Примечание:

№ на схеме:17

Наименование:Left Bracket

Каталожный номер:Z3.12-5A

Комплект:1

Примечание:

№ на схеме:18

Наименование:Air Master

Каталожный номер:Z3.12.7

Комплект:2

Примечание:

№ на схеме:19

Наименование:Right Bracket

Каталожный номер:Z3.12-1A

Комплект:1

Примечание:

№ на схеме:20

Наименование:Braking Hose

Каталожный номер:LW330F(II).12.2

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:4

Примечание:M10×20

№ на схеме:22

Наименование:Washer

Каталожный номер:GB93-87

Комплект:12

Примечание:10

№ на схеме:23

Наименование:Right Pipe

Каталожный номер:Z3.12.16AV

Комплект:1

Примечание:

№ на схеме:24

Наименование:Left Pipe

Каталожный номер:Z3.12.9B

Комплект:1

Примечание:

№ на схеме:25

Наименование:Air Tank

Каталожный номер:Z3.12.11A

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:8

Примечание:M10×30

№ на схеме:27

Наименование:Nut

Каталожный номер:GB6170-86

Комплект:4

Примечание:M8
