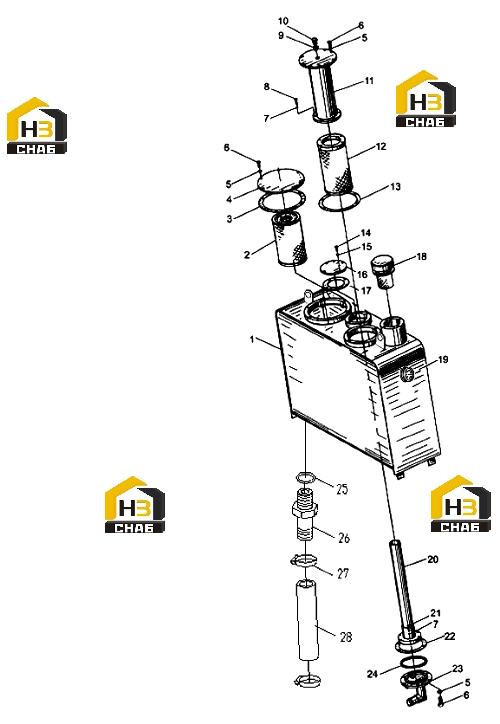

Бак гидравлический 330e.10.4a

← Цилиндр наклона z3.10.1 Узел рабочего механизма lw330f.11 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tank

Каталожный номер:330E.10.4.1A

Комплект:1

Примечание:Oil

№ на схеме:2

Наименование:Filter Ass.

Каталожный номер:XGHL4-560×10

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:Z3.10.6A-5

Комплект:1

Примечание:

№ на схеме:4

Наименование:Flange

Каталожный номер:Z3.10.6-6A

Комплект:1

Примечание:

№ на схеме:5

Наименование:Lock Washer

Каталожный номер:GB93-87

Комплект:22

Примечание:10

№ на схеме:6

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:18

Примечание:M10 ×25

№ на схеме:7

Наименование:Lock Washer

Каталожный номер:GB93-87

Комплект:12

Примечание:6

№ на схеме:8

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:6

Примечание:M6 ×18

№ на схеме:9

Наименование:Washer

Каталожный номер:JB1102-77

Комплект:1

Примечание:14

№ на схеме:10

Наименование:Screw Plug

Каталожный номер:JB1000-77

Комплект:1

Примечание:M14×1.5

№ на схеме:11

Наименование:Cover

Каталожный номер:Z3.10.6A.2

Комплект:1

Примечание:

№ на схеме:12

Наименование:Filter Ass.

Каталожный номер:XGXL2-800×100

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:Z3.10.6A-1

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:4

Примечание:M8×20

№ на схеме:15

Наименование:Washer

Каталожный номер:GB93-87

Комплект:1

Примечание:8

№ на схеме:16

Наименование:Cover

Каталожный номер:Z3.10.6A-3

Комплект:1

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:Z3.10.6A-4

Комплект:1

Примечание:

№ на схеме:18

Наименование:Oil Filter

Каталожный номер:XGXL2-10×0.63

Комплект:1

Примечание:

№ на схеме:19

Наименование:Level Gauge

Каталожный номер:YB-M42×1.5

Комплект:1

Примечание:

№ на схеме:20

Наименование:Joint

Каталожный номер:Z3.10.6A.3

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:6

Примечание:M6×30

№ на схеме:22

Наименование:Washer

Каталожный номер:GB93-87

Комплект:12

Примечание:6

№ на схеме:23

Наименование:Joint

Каталожный номер:Z3.10.6A.5

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-Ring

Каталожный номер:GB1235-76

Комплект:1

Примечание:120×3.1

№ на схеме:25

Наименование:Washer

Каталожный номер:Q/SC1294-2000

Комплект:1

Примечание:27

№ на схеме:26

Наименование:Joint

Каталожный номер:LW330F.10.21

Комплект:1

Примечание:

№ на схеме:27

Наименование:Steel Wire Hoop

Каталожный номер:JB3616.1-1984

Комплект:1

Примечание:28-32

№ на схеме:28

Наименование:Hose

Каталожный номер:LW330F.10-1

Комплект:1

Примечание:
