Система рычагов управления z3.10.4a

← Система гидравлическая рабочая lw330f.10 Клапан распределительный df25b2 →

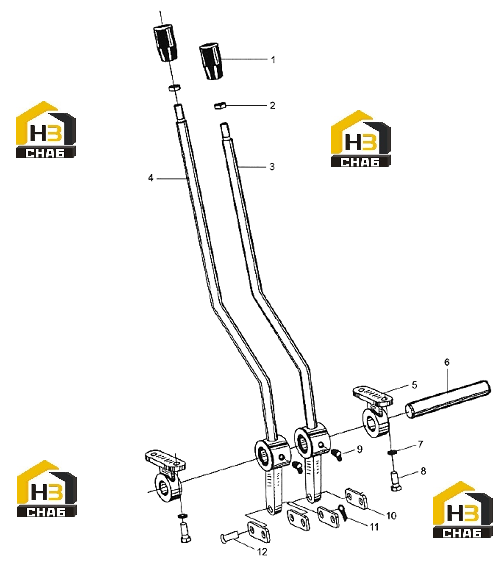

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Knob

Каталожный номер:ZL40.7.1-16

Комплект:2

Примечание:M12

№ на схеме:2

Наименование:Nut

Каталожный номер:GB6172-86

Комплект:2

Примечание:M12

№ на схеме:3

Наименование:Tilt Control Lever

Каталожный номер:Z3.10.4A.2

Комплект:1

Примечание:

№ на схеме:4

Наименование:Lifting Arm Lever

Каталожный номер:Z3.10.4A.1

Комплект:1

Примечание:

№ на схеме:5

Наименование:Fixing Seat

Каталожный номер:ZL40.10.7-4A

Комплект:2

Примечание:

№ на схеме:6

Наименование:Shaft

Каталожный номер:Z3.10.6-3

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:GB93-87

Комплект:4

Примечание:10

№ на схеме:8

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:4

Примечание:M10×25

№ на схеме:9

Наименование:Grease Cup

Каталожный номер:JB/T7940.2-1995

Комплект:2

Примечание:45°M10×1

№ на схеме:10

Наименование:Link Plate

Каталожный номер:Z3.10.4A-1

Комплект:4

Примечание:

№ на схеме:11

Наименование:Pin

Каталожный номер:GB91-86

Комплект:2

Примечание:B45×30

№ на схеме:12

Наименование:Pin Shaft

Каталожный номер:GB882-96

Комплект:2

Примечание:B12×30
