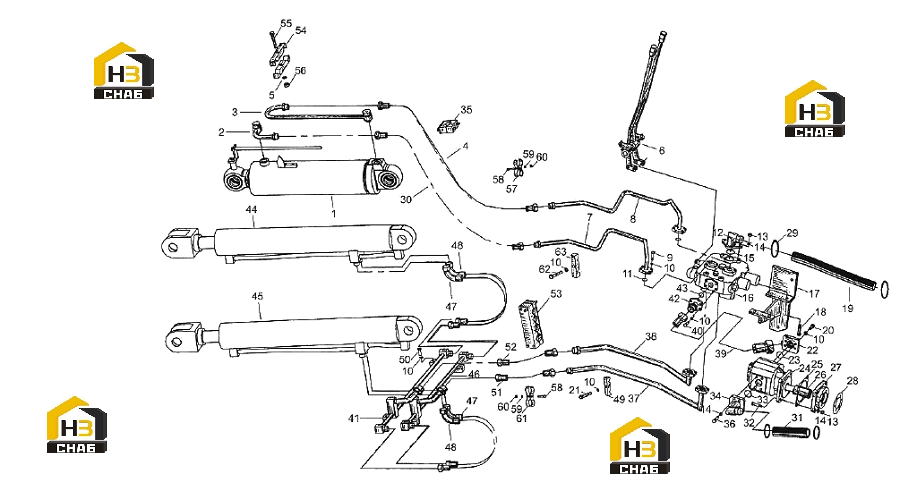

Система гидравлическая рабочая lw330f.10

Каталожный номер:LW330F.10.18.1

Комплект:1

Примечание:

№ на схеме:3

Каталожный номер:LW330F.10.19.1

Комплект:1

Примечание:

№ на схеме:4

Каталожный номер:LW330F.10.3

Комплект:1

Примечание:

№ на схеме:5

Наименование:Lock Washer

Каталожный номер:GB93-87

Комплект:8

Примечание:8

№ на схеме:6

Наименование:Control Lever System

Каталожный номер:Z3.10.4A

Комплект:1

Примечание:

№ на схеме:7

Каталожный номер:LW330F.10.16.1

Комплект:1

Примечание:

№ на схеме:8

Каталожный номер:LW330F.10.17.1

Комплект:1

Примечание:

№ на схеме:9

Каталожный номер:GB21-76

Комплект:4

Примечание:M10 ×30

№ на схеме:10

Наименование:Washer

Каталожный номер:GB93-87

Комплект:8

Примечание:8

№ на схеме:11

Наименование:O-Ring

Каталожный номер:GB3452.1-1992

Комплект:4

Примечание:28 ×3.55

№ на схеме:12

Каталожный номер:Z3.10.5

Комплект:1

Примечание:

№ на схеме:13

Наименование:Nut

Каталожный номер:GB6170-86

Комплект:8

Примечание:M12

№ на схеме:14

Наименование:Lock Washer

Каталожный номер:GB93-87

Комплект:12

Примечание:12

№ на схеме:15

Наименование:O-Ring

Каталожный номер:GB1235-76

Комплект:1

Примечание:50 ×3.1

№ на схеме:16

Наименование:Distributing Valve

Каталожный номер:DF25B2(330F)

Комплект:1

Примечание:

№ на схеме:17

Наименование:Distributing Valve Bracket

Каталожный номер:Z3.10.25

Комплект:1

Примечание:

№ на схеме:18

Каталожный номер:GB5780-86

Комплект:4

Примечание:M12 ×140

№ на схеме:19

Каталожный номер:Z3.10.6A

Комплект:1

Примечание:

№ на схеме:20

Каталожный номер:GB5780-86

Комплект:4

Примечание:M10 ×30

№ на схеме:21

Каталожный номер:GB5780-86

Комплект:1

Примечание:M10 ×65

№ на схеме:22

Наименование:Hard Tube

Каталожный номер:LW330F.10.13.1

Комплект:1

Примечание:

№ на схеме:23

Наименование:O- Ring

Каталожный номер:GB3452.1-1992

Комплект:1

Примечание:30 ×3.55

№ на схеме:24

Наименование:Working Pump

Каталожный номер:CBG2100

Комплект:1

Примечание:

№ на схеме:25

Наименование:Paper Cushion

Каталожный номер:Z3.10-8

Комплект:1

Примечание:

№ на схеме:26

Наименование:Connective Shaft

Каталожный номер:Z3.10-5A

Комплект:1

Примечание:

№ на схеме:27

Наименование:Joint Disc

Каталожный номер:JZ3.10-4

Комплект:1

Примечание:

№ на схеме:28

Наименование:Paper Cushion

Каталожный номер:Z3.3-14

Комплект:1

Примечание:

№ на схеме:29

Наименование:Clamp

Каталожный номер:JB3616.1-1984

Комплект:4

Примечание:50-55

№ на схеме:30

Каталожный номер:LW330F.10.4

Комплект:1

Примечание:

№ на схеме:31

Наименование:Low Pressure Hose

Каталожный номер:Z3.10-7

Комплект:1

Примечание:

№ на схеме:32

Каталожный номер:GB5782 -86

Комплект:4

Примечание:M12 ×55

№ на схеме:33

Наименование:O-Ring

Каталожный номер:GB3452.1-1992

Комплект:1

Примечание:42.5 ×3.55

№ на схеме:34

Каталожный номер:Z3.10.7

Комплект:1

Примечание:

№ на схеме:35

Каталожный номер:330E.10.7

Комплект:2

Примечание:

№ на схеме:36

Каталожный номер:GB5780-86

Комплект:4

Примечание:M12 ×35

№ на схеме:37

Каталожный номер:LW330F.10.6.1

Комплект:1

Примечание:

№ на схеме:38

Каталожный номер:LW330F.10.5.1

Комплект:1

Примечание:

№ на схеме:39

Каталожный номер:LW330F.10.14

Комплект:1

Примечание:

№ на схеме:40

Каталожный номер:GB21-76

Комплект:4

Примечание:M10 ×30

№ на схеме:41

Каталожный номер:LW330F.10.11A

Комплект:1

Примечание:

№ на схеме:42

Каталожный номер:LW330F.10.15.1

Комплект:1

Примечание:

№ на схеме:43

Наименование:O- Ring

Каталожный номер:GB3452.1-1992

Комплект:1

Примечание:40 ×3.55

№ на схеме:44

Наименование:Right Lifting Arm Cylinder

Каталожный номер:LW330F.10.2

Комплект:1

Примечание:

№ на схеме:45

Наименование:Left Lifting Arm Cylinder

Каталожный номер:LW330F.10.1

Комплект:1

Примечание:

№ на схеме:46

Наименование:Steel Tube

Каталожный номер:LW330F.10.12A

Комплект:1

Примечание:

№ на схеме:47

Каталожный номер:LW330F.10.10A

Комплект:2

Примечание:

№ на схеме:48

Каталожный номер:LW330F.10.9A

Комплект:2

Примечание:

№ на схеме:49

Каталожный номер:Z3.10-2

Комплект:1

Примечание:

№ на схеме:50

Каталожный номер:GB5781-86

Комплект:4

Примечание:M10 ×30

№ на схеме:51

Каталожный номер:LW330F.10.7

Комплект:1

Примечание:

№ на схеме:52

Каталожный номер:LW330F.10.8

Комплект:1

Примечание:

№ на схеме:53

Каталожный номер:320E.10.6

Комплект:1

Примечание:

№ на схеме:54

Каталожный номер:Z3.10-10

Комплект:2

Примечание:

№ на схеме:55

Каталожный номер:GB5781-86

Комплект:1

Примечание:M8 ×50

№ на схеме:56

Наименование:Nut

Каталожный номер:GB6170-86

Комплект:1

Примечание:M8

№ на схеме:57

Наименование:Clamp

Каталожный номер:Z3.10-1

Комплект:4

Примечание:

№ на схеме:58

Каталожный номер:GB5781-86

Комплект:4

Примечание:M6 ×40

№ на схеме:59

Наименование:Lock Washer

Каталожный номер:GB93-87

Комплект:4

Примечание:6

№ на схеме:60

Наименование:Nut

Каталожный номер:GB6170-86

Комплект:4

Примечание:M6

№ на схеме:61

Наименование:Clamp

Каталожный номер:Z3.10-9

Комплект:4

Примечание:

№ на схеме:62

Каталожный номер:GB5780-86

Комплект:1

Примечание:M10 ×60

№ на схеме:63
