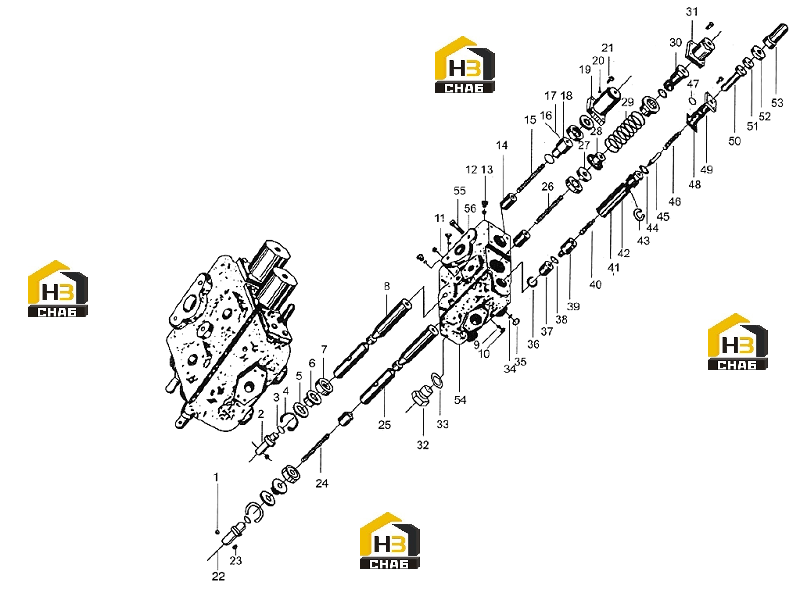

Клапан распределительный df25b2

Каталожный номер:GB1235-76

Комплект:4

Примечание:28×3.1

№ на схеме:4

Наименование:Snap Ring

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:5

Наименование:Dust Proof Ring

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:6

Каталожный номер:GB1235-76

Комплект:2

Примечание:40×3.5

№ на схеме:7

Наименование:Skeleton Oil Seal

Каталожный номер:SG35×56×12

Комплект:4

Примечание:

№ на схеме:8

Наименование:Slide Valve

Каталожный номер:HG4-692-67

Комплект:1

Примечание:

№ на схеме:9

Каталожный номер:GB1235-76

Комплект:1

Примечание:16×2.4

№ на схеме:10

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:GB5782-86

Комплект:2

Примечание:M12×115

№ на схеме:12

Каталожный номер:-

Комплект:3

Примечание:

№ на схеме:13

Каталожный номер:GB1235-76

Комплект:3

Примечание:24×2.4

№ на схеме:14

Наименование:Single Direction Valve

Каталожный номер:-

Комплект:3

Примечание:

№ на схеме:15

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:16

Наименование:Steel Ball

Каталожный номер:-

Комплект:2

Примечание:7/16″

№ на схеме:17

Каталожный номер:GB308-64

Комплект:1

Примечание:

№ на схеме:18

Наименование:Spring Seat

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:19

Наименование:Position Sleeve

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:20

Каталожный номер:GB93-87

Комплект:12

Примечание:8

№ на схеме:21

Наименование:Bolt

Каталожный номер:GB5780-86

Комплект:12

Примечание:M8×25

№ на схеме:22

Наименование:Pin

Каталожный номер:GB91-86

Комплект:2

Примечание:2×20

№ на схеме:23

Каталожный номер:GB97.1-85

Комплект:2

Примечание:12

№ на схеме:24

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:25

Наименование:Tilt Plunger

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:26

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:27

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:28

Наименование:Spring Gland Seat

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:29

Наименование:Return Spring

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:30

Наименование:Spring Seat

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:31

Наименование:End Cover

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:32

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:33

Каталожный номер:GB1235-76

Комплект:3

Примечание:40×3.1

№ на схеме:34

Каталожный номер:-

Комплект:3

Примечание:

№ на схеме:35

Наименование:Nut

Каталожный номер:GB41-86

Комплект:4

Примечание:M12

№ на схеме:36

Наименование:Snap Ring

Каталожный номер:GB895-67

Комплект:1

Примечание:20

№ на схеме:37

Наименование:Outlet Valve Stem

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:38

Каталожный номер:GB1235-76

Комплект:1

Примечание:20×2.4

№ на схеме:39

Наименование:Valve core

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:40

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:41

Наименование:Column Pin

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:42

Наименование:Safety Valve Sleeve

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:43

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:44

Каталожный номер:GB1235-76

Комплект:1

Примечание:24×2.4

№ на схеме:45

Наименование:Adjustable Valve Core

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:46

Наименование:Valve Seat

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:47

Каталожный номер:JB982-77

Комплект:1

Примечание:32×3.1

№ на схеме:48

Наименование:Shim

Каталожный номер:-

Комплект:2

Примечание:12

№ на схеме:49

Наименование:Pressing Cover

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:50

Наименование:Adjusting Screw

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:51

Наименование:Nut

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:52

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:53

Наименование:Lock Nut

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:54

Наименование:Valve Body

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:55

Наименование:Bolt

Каталожный номер:-

Комплект:4

Примечание:
