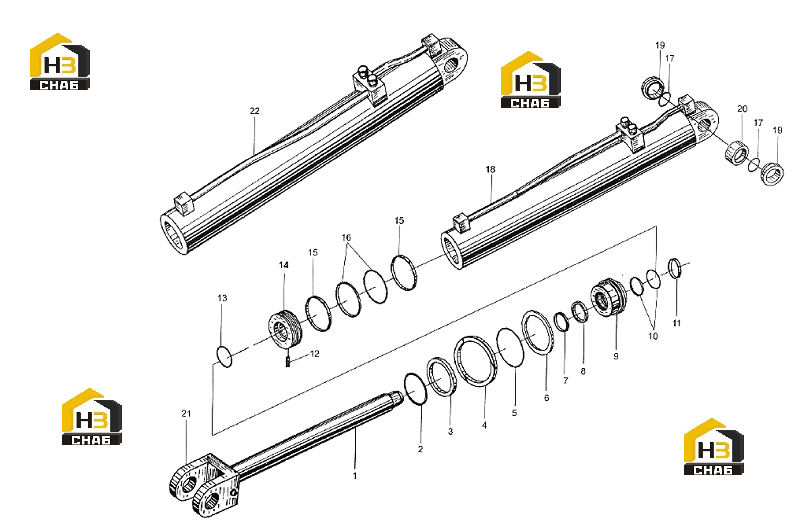

Цилиндры подъема левый и правый

← Клапан распределительный df25b2 Цилиндр наклона z3.10.1 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Piston Rod

Каталожный номер:Z3.10.2-5

Комплект:1

Примечание:

№ на схеме:2

Наименование:Snap Ring

Каталожный номер:GB894.1-86

Комплект:1

Примечание:110

№ на схеме:3

Наименование:Snap Ring

Каталожный номер:Z3.10.2-1

Комплект:1

Примечание:

№ на схеме:4

Наименование:Snap Ring

Каталожный номер:Z3.10.2-3

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-Ring

Каталожный номер:GB3452.1-92

Комплект:1

Примечание:100 ×5.3

№ на схеме:6

Наименование:Snap Ring

Каталожный номер:Z3.10.2-12

Комплект:1

Примечание:

№ на схеме:7

Наименование:Dust Proof Ring

Каталожный номер:CK-63

Комплект:1

Примечание:D63

№ на схеме:8

Наименование:U-Ring

Каталожный номер:CKG-063

Комплект:1

Примечание:d63

№ на схеме:9

Наименование:Guide Sleeve

Каталожный номер:Z3.10.2-4

Комплект:1

Примечание:

№ на схеме:10

Наименование:Step Ring

Каталожный номер:CKS-063

Комплект:1

Примечание:d63

№ на схеме:11

Наименование:Steal Ring

Каталожный номер:Z3.10.2-2

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:GB79-85

Комплект:1

Примечание:M8 ×30

№ на схеме:13

Наименование:O-Ring

Каталожный номер:GB3452.1-92

Комплект:1

Примечание:63 ×5.3

№ на схеме:14

Наименование:Piston

Каталожный номер:Z3.10.2-6

Комплект:1

Примечание:

№ на схеме:15

Наименование:Slyd Ring

Каталожный номер:Z3.10.2-7

Комплект:2

Примечание:

№ на схеме:16

Наименование:Glyd Ring

Каталожный номер:CKW-110

Комплект:1

Примечание:d110

№ на схеме:17

Наименование:Snap

Каталожный номер:GB893.1-86

Комплект:2

Примечание:75

№ на схеме:18

Наименование:Cylinder Body (Right)

Каталожный номер:330E.10.3.1

Комплект:1

Примечание:

№ на схеме:19

Наименование:Dust Proof Ring

Каталожный номер:Z3.10.2-11

Комплект:2

Примечание:

№ на схеме:20

Наименование:Knuckle Bearing

Каталожный номер:GB304.5-81

Комплект:1

Примечание:GE50ES

№ на схеме:21

Наименование:Piston Rod Head

Каталожный номер:Z3.10.2.1

Комплект:1

Примечание:

№ на схеме:22

Наименование:Cylinder Body (Left)

Каталожный номер:330E.10.1.1

Комплект:1

Примечание:
