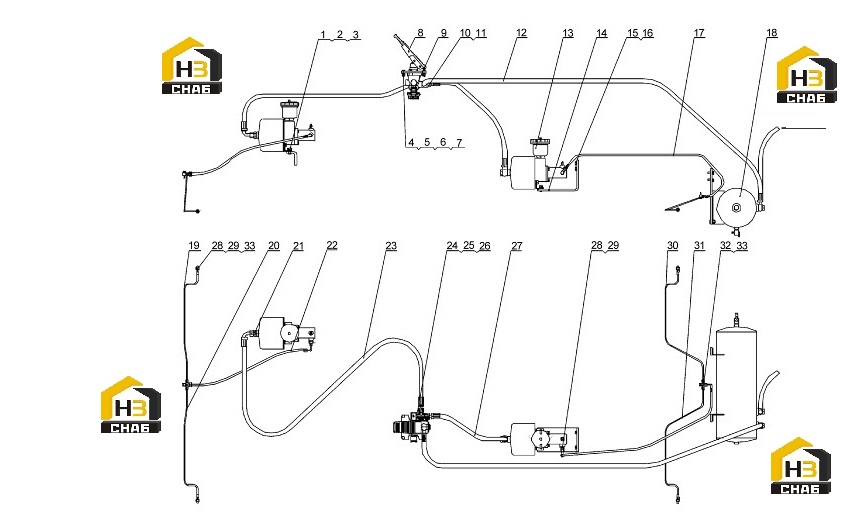

Система тормозная

← Машина для сгребания сена Воздухосборник →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт

Каталожный номер:805000715

Комплект:4

Примечание:M12x25 GB/T5783-2000

№ на схеме:2

Наименование:Шайба

Каталожный номер:805300018

Комплект:4

Примечание:12 GB/T93-1987

№ на схеме:3

Наименование:Шайба

Каталожный номер:805300020

Комплект:4

Примечание:12 GB/T97.1-2002

№ на схеме:4

Наименование:Болт

Каталожный номер:805000020

Комплект:6

Примечание:M8x30 GB/T5783-2000

№ на схеме:5

Наименование:Шайба

Каталожный номер:805300069

Комплект:4

Примечание:8 GB/T97.1-2002

№ на схеме:6

Наименование:Шайба

Каталожный номер:805300010

Комплект:6

Примечание:8 GB/T93-1987

№ на схеме:7

Наименование:Гайка

Каталожный номер:805200045

Комплект:4

Примечание:M8 GB/T6170-2000

№ на схеме:8

Наименование:Пневматический тормозной клапан

Каталожный номер:800901158

Комплект:1

Примечание:

№ на схеме:9

Наименование:Соединение

Каталожный номер:251700335

Комплект:1

Примечание:

№ на схеме:10

Наименование:Болт

Каталожный номер:252100748

Комплект:1

Примечание:

№ на схеме:11

Наименование:Шайба

Каталожный номер:805301414

Комплект:10

Примечание:22 Q/SC1294-2000

№ на схеме:12

Наименование:Выпускной патрубок воздухосборника

Каталожный номер:250900393

Комплект:1

Примечание:

№ на схеме:13

Наименование:ФН в сборе

Каталожный номер:800901152

Комплект:2

Примечание:

№ на схеме:14

Наименование:Правая опора

Каталожный номер:250100131

Комплект:1

Примечание:

№ на схеме:15

Наименование:Болт

Каталожный номер:805000714

Комплект:2

Примечание:M10x20 GB/T5783-2000

№ на схеме:16

Наименование:Шайба

Каталожный номер:805300014

Комплект:2

Примечание:10 GB/T93-1987

№ на схеме:17

Наименование:Гибкий рукав для торможения заднего моста

Каталожный номер:251702920

Комплект:1

Примечание:

№ на схеме:18

Наименование:Воздухосборник

Каталожный номер:251702772

Комплект:1

Примечание:

№ на схеме:19

Наименование:Правая масляная труба переднего моста

Каталожный номер:251702921

Комплект:1

Примечание:

№ на схеме:20

Наименование:Левая масляная труба переднего моста

Каталожный номер:251700399

Комплект:1

Примечание:

№ на схеме:21

Наименование:Соединение

Каталожный номер:251800289

Комплект:1

Примечание:

№ на схеме:22

Наименование:Гибкий рукав для торможения переднего моста

Каталожный номер:251702924

Комплект:1

Примечание:

№ на схеме:23

Наименование:Воздуховод форсажного насоса переднего моста

Каталожный номер:253000745

Комплект:1

Примечание:

№ на схеме:24

Наименование:Пустотелый болт

Каталожный номер:269900183

Комплект:3

Примечание:

№ на схеме:25

Наименование:Соединение тройника

Каталожный номер:251800290

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-образное кольцо

Каталожный номер:803164156

Комплект:3

Примечание:10.6x1.8 GB3452.1-1992

№ на схеме:27

Наименование:Воздуховод форсажного насоса заднего моста

Каталожный номер:253000744

Комплект:1

Примечание:

№ на схеме:28

Наименование:Шайба

Каталожный номер:805301418

Комплект:6

Примечание:Q/SC1294-2000

№ на схеме:29

Наименование:Прямое соединение

Каталожный номер:251800287

Комплект:6

Примечание:

№ на схеме:30

Наименование:Правый маслопровод заднего моста

Каталожный номер:251702928

Комплект:1

Примечание:

№ на схеме:31

Наименование:Левый маслопровод заднего моста

Каталожный номер:251702930

Комплект:1

Примечание:

№ на схеме:32

Наименование:Трехходовое соединение магистрали переднего моста

Каталожный номер:251702926

Комплект:2

Примечание:

№ на схеме:33

Наименование:О-образное кольцо

Каталожный номер:803164132

Комплект:12

Примечание:GB1235-1976
