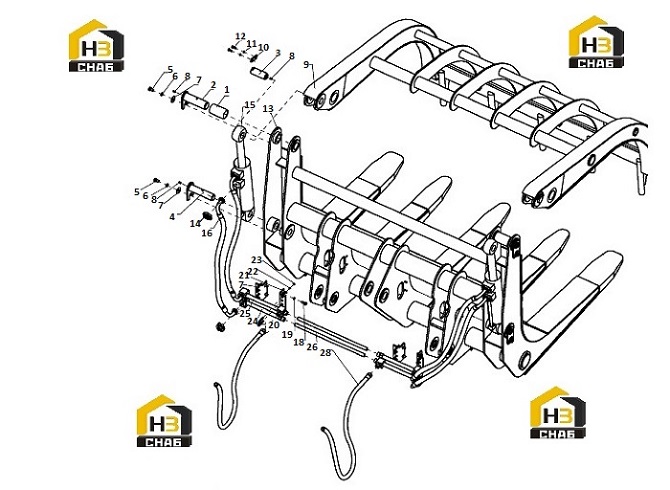

Машина для сгребания сена

← Устройство захвата рабочее (зачалка) Система тормозная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Втулка вала

Каталожный номер:250100403

Комплект:2

Примечание:

№ на схеме:2

Наименование:Вал штифта

Каталожный номер:250100357

Комплект:2

Примечание:

№ на схеме:3

Наименование:Вал штифта

Каталожный номер:250100356

Комплект:2

Примечание:

№ на схеме:4

Наименование:Вал штифта

Каталожный номер:250100358

Комплект:2

Примечание:

№ на схеме:5

Наименование:Болт

Каталожный номер:805000022

Комплект:4

Примечание:M16x25 GB/T5783-2000

№ на схеме:6

Наименование:Шайба

Каталожный номер:805300011

Комплект:4

Примечание:16 GB/T93-1987

№ на схеме:7

Наименование:Шайба

Каталожный номер:805300111

Комплект:4

Примечание:16 GB/T96.1-2002

№ на схеме:8

Наименование:Масленка

Каталожный номер:801100336

Комплект:6

Примечание:M10x1 JB/T7940.1-1995

№ на схеме:9

Наименование:Верхний корпус клещей

Каталожный номер:250100466

Комплект:1

Примечание:

№ на схеме:10

Наименование:Запорная планка

Каталожный номер:250100359

Комплект:2

Примечание:

№ на схеме:11

Наименование:Шайба

Каталожный номер:805300014

Комплект:4

Примечание:10 GB/T93-1987

№ на схеме:12

Наименование:Болт

Каталожный номер:805000727

Комплект:4

Примечание:M10x25 GB/T5783-2000

№ на схеме:13

Наименование:Нижний корпус клещей

Каталожный номер:252601575

Комплект:1

Примечание:

№ на схеме:14

Наименование:Блок фланцев

Каталожный номер:803164271

Комплект:8

Примечание:FPS1

№ на схеме:15

Наименование:Цилиндр захвата

Каталожный номер:803004299

Комплект:2

Примечание:

№ на схеме:16

Наименование:Резиновая труба в сборе

Каталожный номер:252601583

Комплект:4

Примечание:

№ на схеме:17

Наименование:Трубодержатель

Каталожный номер:250100405

Комплект:4

Примечание:

№ на схеме:18

Наименование:Болт

Каталожный номер:805000716

Комплект:8

Примечание:M12x30 GB/T5783-2000

№ на схеме:19

Наименование:Шайба

Каталожный номер:805300018

Комплект:8

Примечание:12 GB/T93-1987

№ на схеме:20

Наименование:U-образный болт

Каталожный номер:250100404

Комплект:8

Примечание:

№ на схеме:21

Наименование:Шайба

Каталожный номер:805300069

Комплект:16

Примечание:8 GB/T97.1-2002

№ на схеме:22

Наименование:Шайба

Каталожный номер:805300010

Комплект:16

Примечание:8 GB/T93-1987

№ на схеме:23

Наименование:Гайка

Каталожный номер:805200045

Комплект:16

Примечание:M8 GB/T6170-2000

№ на схеме:24

Наименование:Стальная трубка

Каталожный номер:252601372

Комплект:2

Примечание:

№ на схеме:25

Наименование:Трехходовая стальная труба

Каталожный номер:252601373

Комплект:2

Примечание:

№ на схеме:26

Наименование:Резиновая труба в сборе

Каталожный номер:252601584

Комплект:1

Примечание:

№ на схеме:27

Наименование:Резиновая труба в сборе

Каталожный номер:252601585

Комплект:2

Примечание:

№ на схеме:28

Наименование:Резиновая труба в сборе

Каталожный номер:252601586

Комплект:1

Примечание:
