Воздухосборник

← Система тормозная Насос форсажной камеры в сборе →

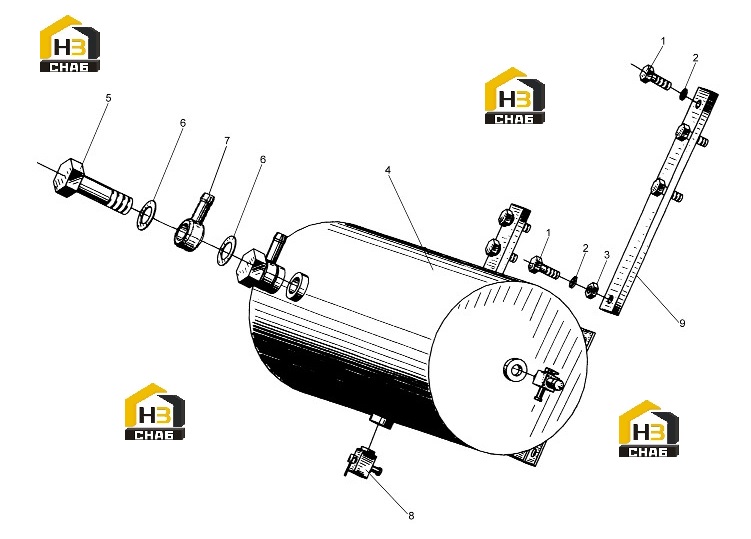

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт

Каталожный номер:805000043

Комплект:8

Примечание:M10x30 GB/T5783-2000

№ на схеме:2

Наименование:Шайба

Каталожный номер:805300014

Комплект:8

Примечание:10 GB/T93-1987

№ на схеме:3

Наименование:Гайка

Каталожный номер:805200048

Комплект:4

Примечание:M10 GB/T6170-2000

№ на схеме:4

Наименование:Воздухосборник

Каталожный номер:251702771

Комплект:1

Примечание:

№ на схеме:5

Наименование:Болт

Каталожный номер:269900183

Комплект:2

Примечание:

№ на схеме:6

Наименование:Шайба

Каталожный номер:805301414

Комплект:4

Примечание:22 Q/SC1294-2000

№ на схеме:8

Наименование:Водовыпускной кран

Каталожный номер:252101539

Комплект:2

Примечание:

№ на схеме:9

Наименование:Крепительная планка

Каталожный номер:251702770

Комплект:2

Примечание:
