Система кондиционера (часть1)

← Капот машины Система кондиционера (часть2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

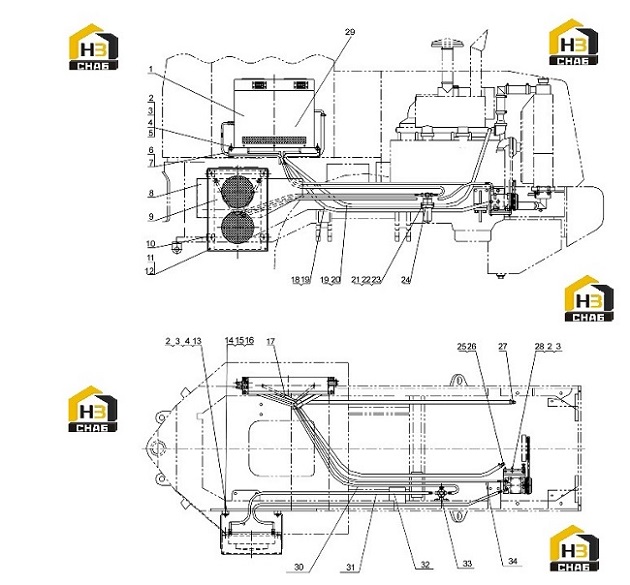

№ на схеме:1E

Наименование:Ремень типа А

Каталожный номер:17-430

Комплект:1

Примечание:

№ на схеме:1D

Наименование:Выпариватель

Каталожный номер:CDZ40K-010

Комплект:1

Примечание:

№ на схеме:1C

Наименование:Конденсатор

Каталожный номер:CDZ40K-017

Комплект:1

Примечание:

№ на схеме:1B

Наименование:Резервный резервуар

Каталожный номер:TYJ2-400

Комплект:1

Примечание:

№ на схеме:1A

Наименование:Компрессор кондиционера

Каталожный номер:803502601

Комплект:1

Примечание:TYJ2-100

№ на схеме:1

Наименование:Кондиционер в сборе

Каталожный номер:803502530

Комплект:1

Примечание:XGKT460N-24

№ на схеме:2

Наименование:Болт

Каталожный номер:805000715

Комплект:12

Примечание:M12x25 GB/T5783-2000

№ на схеме:3

Наименование:Шайба

Каталожный номер:805300018

Комплект:12

Примечание:12 GB/T93-1987

№ на схеме:4

Наименование:Шайба

Каталожный номер:805300020

Комплект:8

Примечание:12 GB/T97.1-2002

№ на схеме:5

Наименование:Гайка

Каталожный номер:805200049

Комплект:4

Примечание:M12 GB/T6170-2000

№ на схеме:6

Наименование:Передняя опора

Каталожный номер:251700175

Комплект:1

Примечание:

№ на схеме:7

Наименование:Задняя опора

Каталожный номер:251700176

Комплект:1

Примечание:

№ на схеме:8

Наименование:Левая упорная планка

Каталожный номер:250500176

Комплект:1

Примечание:

№ на схеме:9

Наименование:Шибер

Каталожный номер:250100589

Комплект:1

Примечание:

№ на схеме:10

Наименование:Кронштейн крепления конденсатора

Каталожный номер:251700323

Комплект:1

Примечание:

№ на схеме:11

Наименование:Винт

Каталожный номер:805101744

Комплект:4

Примечание:M8x16 GB/T67-2008

№ на схеме:12

Наименование:Шайба

Каталожный номер:805300069

Комплект:4

Примечание:8 GB/T97.1-2002

№ на схеме:13

Наименование:Неподвижный блок

Каталожный номер:251900634

Комплект:4

Примечание:

№ на схеме:14

Наименование:Болт

Каталожный номер:805000714

Комплект:4

Примечание:M10x20 GB/T5783-2000

№ на схеме:15

Наименование:Шайба

Каталожный номер:805300014

Комплект:4

Примечание:10 GB/T93-1987

№ на схеме:16

Наименование:Гайка

Каталожный номер:805201515

Комплект:4

Примечание:M10 GB/T6182-1986

№ на схеме:17

Наименование:Трубка

Каталожный номер:250500206

Комплект:2

Примечание:

№ на схеме:18

Наименование:Водяная труба теплой воды

Каталожный номер:250500207

Комплект:1

Примечание:

№ на схеме:19

Наименование:Хомут

Каталожный номер:801902708

Комплект:4

Примечание:22-32 QC/T619-1999

№ на схеме:20

Наименование:Водяная труба теплой воды

Каталожный номер:250500208

Комплект:1

Примечание:

№ на схеме:21

Наименование:Болт

Каталожный номер:805000525

Комплект:2

Примечание:M6x20 GB/T5783-2000

№ на схеме:22

Наименование:Шайба

Каталожный номер:805300030

Комплект:2

Примечание:6 GB/T93-1987

№ на схеме:23

Наименование:Гайка

Каталожный номер:805200053

Комплект:2

Примечание:M6 GB/T6170-2000

№ на схеме:24

Наименование:Установочная планка ресивера

Каталожный номер:250100588

Комплект:1

Примечание:

№ на схеме:25

Наименование:Выключатель горячей воды отопителя

Каталожный номер:250300125

Комплект:1

Примечание:

№ на схеме:26

Наименование:Соединение указателя температуры воды

Каталожный номер:250300190

Комплект:1

Примечание:

№ на схеме:27

Наименование:Соединение

Каталожный номер:250200223

Комплект:1

Примечание:

№ на схеме:28

Наименование:Опора компрессора кондиционера

Каталожный номер:250100590

Комплект:1

Примечание:

№ на схеме:29

Наименование:Штуцер

Каталожный номер:TYJ1-301-3

Комплект:2

Примечание:

№ на схеме:30

Наименование:Блок резиновой трубы

Каталожный номер:CDZ40K-062

Комплект:1

Примечание:

№ на схеме:31

Наименование:Блок резиновой трубы от конденсатора до ресивера

Каталожный номер:CDZ40K-061

Комплект:1

Примечание:

№ на схеме:32

Наименование:Блок резиновой трубы от компрессора до конденсатора

Каталожный номер:CDZ40K-060

Комплект:1

Примечание:

№ на схеме:33

Наименование:Кронштейн ресивера

Каталожный номер:CD30L14-018

Комплект:1

Примечание:

№ на схеме:34

Наименование:Блок резиновой трубы от испарителя-до компрессора

Каталожный номер:CDZ40K-063

Комплект:1

Примечание:
