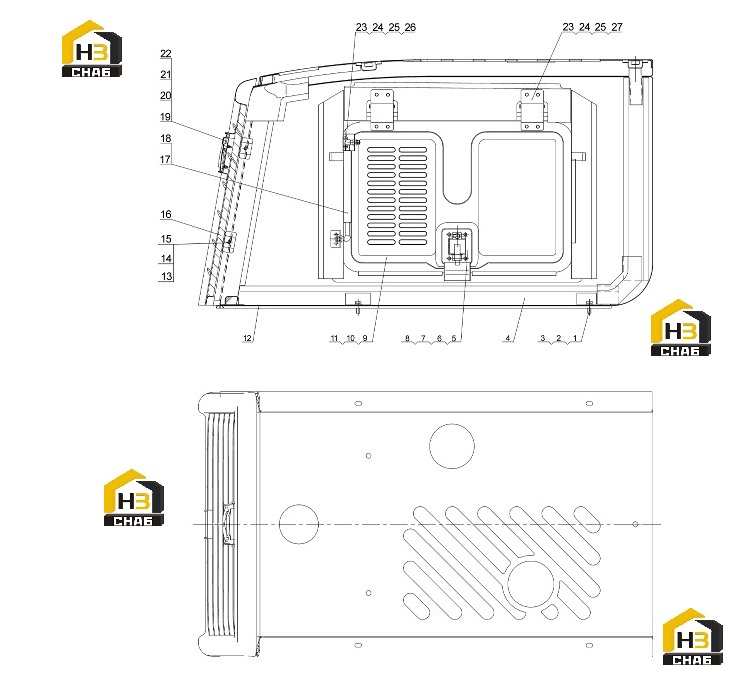

Капот машины

← Электросистема (часть2) Система кондиционера (часть1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт

Каталожный номер:805000048

Комплект:4

Примечание:М12x35 GB/T5783-2000

№ на схеме:2

Наименование:Шайба

Каталожный номер:805300018

Комплект:4

Примечание:12 GB/T93-1987

№ на схеме:3

Наименование:Шайба

Каталожный номер:251700330

Комплект:4

Примечание:12 300F(TD).18II-1

№ на схеме:4A

Наименование:Сборка сварочного капота

Каталожный номер:251700324

Комплект:1

Примечание:300F(TD).18II.1

№ на схеме:4

Наименование:Сборка сварочного капота

Каталожный номер:250900494

Комплект:1

Примечание:LW321F(D).18.1

№ на схеме:5

Наименование:Замок двери

Каталожный номер:802101249

Комплект:2

Примечание:182A

№ на схеме:6

Наименование:Болт

Каталожный номер:805000322

Комплект:8

Примечание:M6x16 GB/T5783-2000

№ на схеме:7

Наименование:Шайба

Каталожный номер:805300030

Комплект:8

Примечание:6 GB/T93-1987

№ на схеме:8

Наименование:Шайба

Каталожный номер:805300029

Комплект:8

Примечание:6 GB/T97.1-2002

№ на схеме:9

Наименование:Сборка левой дверки

Каталожный номер:250900480

Комплект:1

Примечание:

№ на схеме:10

Наименование:Сборка правой дверки

Каталожный номер:250900485

Комплект:1

Примечание:

№ на схеме:11

Наименование:Уплотняющая лента длиной

Каталожный номер:250900567

Комплект:2

Примечание:

№ на схеме:12

Наименование:Со единительная прокладка

Каталожный номер:250900568

Комплект:1

Примечание:

№ на схеме:13

Наименование:Болт

Каталожный номер:805000727

Комплект:4

Примечание:M10x25 GB/T5783-2000

№ на схеме:14

Наименование:Шайба

Каталожный номер:805300102

Комплект:4

Примечание:10 GB/T96.1-2002

№ на схеме:15

Наименование:Шайба

Каталожный номер:805300014

Комплект:4

Примечание:10 GB/T93-1987

№ на схеме:16

Наименование:Задний защитный кожух

Каталожный номер:250900540

Комплект:1

Примечание:

№ на схеме:17

Наименование:Воздушная пружина

Каталожный номер:801701502

Комплект:2

Примечание:QD19-510x165x 400N-AA

№ на схеме:18

Наименование:Гайка

Каталожный номер:805200045

Комплект:2

Примечание:M8 GB/T6170-2000

№ на схеме:19

Наименование:Этикетка

Каталожный номер:250900479

Комплект:1

Примечание:

№ на схеме:20

Наименование:Гайка

Каталожный номер:805200046

Комплект:3

Примечание:M5 GB/T6170-2000

№ на схеме:21

Наименование:Шайба

Каталожный номер:805300109

Комплект:3

Примечание:5 GB/T93-1987

№ на схеме:22

Наименование:Шайба

Каталожный номер:805300119

Комплект:3

Примечание:5 GB/T97.1-2002

№ на схеме:23

Наименование:Болт

Каталожный номер:805000018

Комплект:20

Примечание:M8x20 GB/T5783-2000

№ на схеме:24

Наименование:Шайба

Каталожный номер:805300010

Комплект:24

Примечание:8 GB/T93-1987

№ на схеме:25

Наименование:Шайба

Каталожный номер:805300069

Комплект:24

Примечание:8 GB/T97.1-2002

№ на схеме:26

Наименование:Кронштейн крепления

Каталожный номер:250900484

Комплект:2

Примечание:

№ на схеме:27

Наименование:дверная петля

Каталожный номер:250900476

Комплект:4

Примечание:
