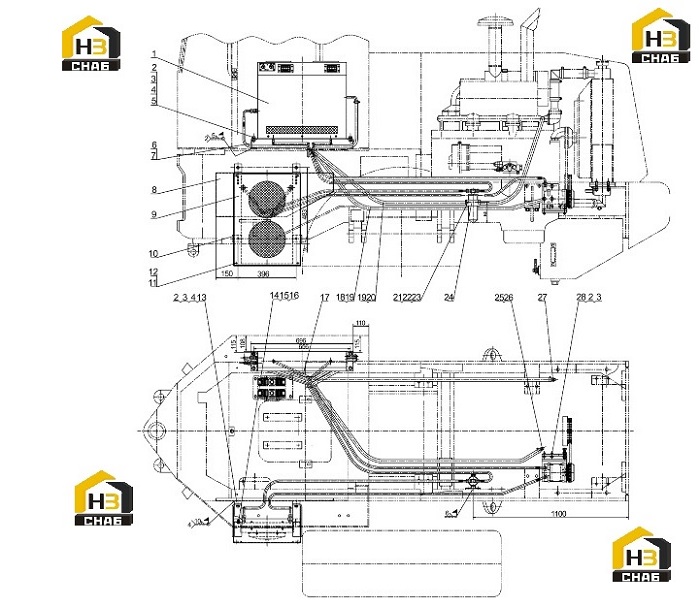

Система кондиционера (часть2)

← Система кондиционера (часть1) Опора компрессора кондиционера →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1F

Наименование:Ремень типа А

Каталожный номер:17-430

Комплект:1

Примечание:

№ на схеме:1E

Наименование:Выпариватель

Каталожный номер:CDZ40K-010

Комплект:1

Примечание:

№ на схеме:1D

Наименование:Конденсатор

Каталожный номер:CDZ40K-017

Комплект:1

Примечание:

№ на схеме:1C

Наименование:Резервный резервуар

Каталожный номер:TYJ2-400

Комплект:1

Примечание:

№ на схеме:1B

Наименование:Компрессор кондиционера

Каталожный номер:803502601

Комплект:1

Примечание:TYJ2-100

№ на схеме:1A

Наименование:Кондиционер в сборе

Каталожный номер:803543162

Комплект:1

Примечание:XGKT460N-22-3II

№ на схеме:1

Наименование:Кондиционер в сборе

Каталожный номер:803502530

Комплект:1

Примечание:XGKT460N-24

№ на схеме:2

Наименование:Болт

Каталожный номер:805000715

Комплект:12

Примечание:M12x25 GB5783-86

№ на схеме:3

Наименование:Шайба

Каталожный номер:805300018

Комплект:12

Примечание:12 GB93-87

№ на схеме:4

Наименование:Шайба

Каталожный номер:805300020

Комплект:4

Примечание:12 GB97.1-2002

№ на схеме:5

Наименование:Передняя опора

Каталожный номер:251700175

Комплект:1

Примечание:

№ на схеме:6

Наименование:Задняя опора

Каталожный номер:251700176

Комплект:1

Примечание:

№ на схеме:7

Наименование:Левая упорная планка

Каталожный номер:250500176

Комплект:1

Примечание:

№ на схеме:8

Наименование:Шибер

Каталожный номер:250100589

Комплект:1

Примечание:

№ на схеме:9

Наименование:Кронштейн крепления конденсатора

Каталожный номер:251700323

Комплект:1

Примечание:

№ на схеме:10

Наименование:Болт

Каталожный номер:805101744

Комплект:4

Примечание:M8x16 GB67-85

№ на схеме:11

Наименование:Шайба

Каталожный номер:805300069

Комплект:4

Примечание:8 GB97.1-85

№ на схеме:12

Наименование:Неподвижный блок

Каталожный номер:251900634

Комплект:4

Примечание:

№ на схеме:13

Наименование:Резиновая труба

Каталожный номер:803163988

Комплект:2

Примечание:JB/T8406-2001

№ на схеме:14

Наименование:Водяная труба теплой воды

Каталожный номер:250500207

Комплект:1

Примечание:

№ на схеме:15

Наименование:Кольцевой хомут из двух стальных проволок

Каталожный номер:801902699

Комплект:4

Примечание:28-32 JB3616.1-1984

№ на схеме:16

Наименование:Водяная труба теплой воды

Каталожный номер:250500208

Комплект:1

Примечание:

№ на схеме:17

Наименование:Болт

Каталожный номер:805000525

Комплект:2

Примечание:M6x20 GB5783-86

№ на схеме:18

Наименование:Шайба

Каталожный номер:805300030

Комплект:2

Примечание:6 GB93-87

№ на схеме:19

Наименование:Гайка

Каталожный номер:805200053

Комплект:2

Примечание:M6 GB6170-86

№ на схеме:20

Наименование:Установочная планка ресивера

Каталожный номер:250100588

Комплект:1

Примечание:

№ на схеме:21

Наименование:Клапан водяного крана (в одном направлении)

Каталожный номер:800787654

Комплект:1

Примечание:XRD3/8-1

№ на схеме:22

Наименование:Соединение указателя температуры воды

Каталожный номер:250300190

Комплект:1

Примечание:

№ на схеме:23

Наименование:Соединение

Каталожный номер:250200223

Комплект:1

Примечание:

№ на схеме:24

Наименование:Опора компрессора кондиционера

Каталожный номер:250100674

Комплект:1

Примечание:
