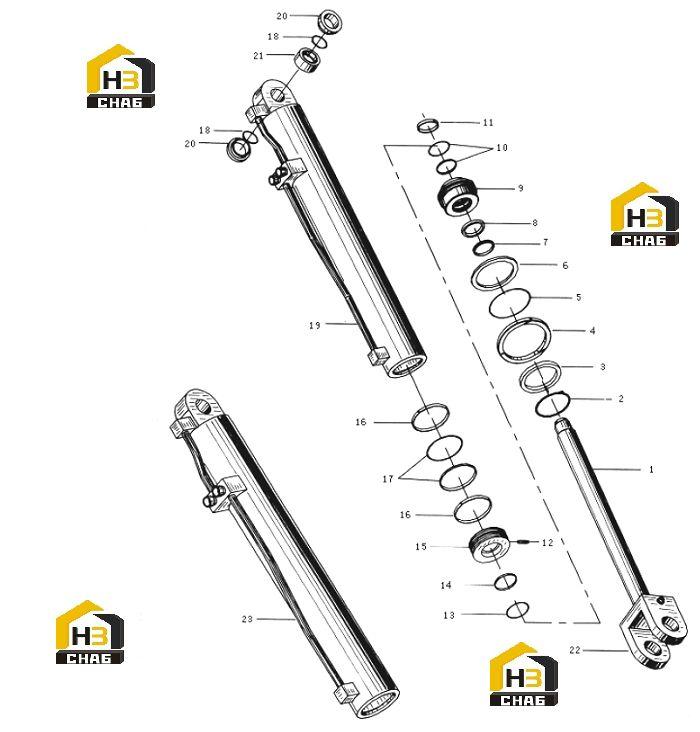

Цилиндры стрелы

← Цилиндр наклона Цилиндры рулевые →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Piston Rod

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:2

Наименование:Snap Ring

Каталожный номер:-

Комплект:1

Примечание:115 GB894.1-86

№ на схеме:3

Наименование:Snap Ring

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:4

Наименование:Key

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-Ring

Каталожный номер:-

Комплект:1

Примечание:125×5.7 GB1235-76

№ на схеме:6

Наименование:Snap Ring

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:7

Наименование:Dust Ring

Каталожный номер:-

Комплект:1

Примечание:d70 CK-63

№ на схеме:8

Наименование:U-Ring

Каталожный номер:-

Комплект:1

Примечание:70X85X11.4 CKG-063

№ на схеме:9

Наименование:Guide Sleeve

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:10

Наименование:Step Ring

Каталожный номер:-

Комплект:1

Примечание:d70 CKS-063

№ на схеме:11

Наименование:Steal Ring

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:4207058

Комплект:1

Примечание:M8×16 GB79-85

№ на схеме:13

Наименование:O-Ring

Каталожный номер:4801045

Комплект:1

Примечание:75X3.1 GB1235-76

№ на схеме:14

Наименование:Snap Ring

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:15

Наименование:Piston

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:16

Наименование:Slyd Ring

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:17

Наименование:Glyd Ring

Каталожный номер:-

Комплект:1

Примечание:D125 CKW-110

№ на схеме:18

Наименование:Snap Ring

Каталожный номер:-

Комплект:2

Примечание:90 GB893.1-86

№ на схеме:19

Наименование:Cylinder Body

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:20

Наименование:Dust Ring

Каталожный номер:-

Комплект:2

Примечание:9D00-590300-03

№ на схеме:21

Наименование:Bearing

Каталожный номер:4710016

Комплект:1

Примечание:GE60ES GB304.5-81

№ на схеме:22

Наименование:Piston Rod Head

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:23

Наименование:Cylinder Body (Right)

Каталожный номер:-

Комплект:1

Примечание:
