Цилиндр наклона

Цилиндр наклона

← Бак масляный гидравлический Цилиндры стрелы →

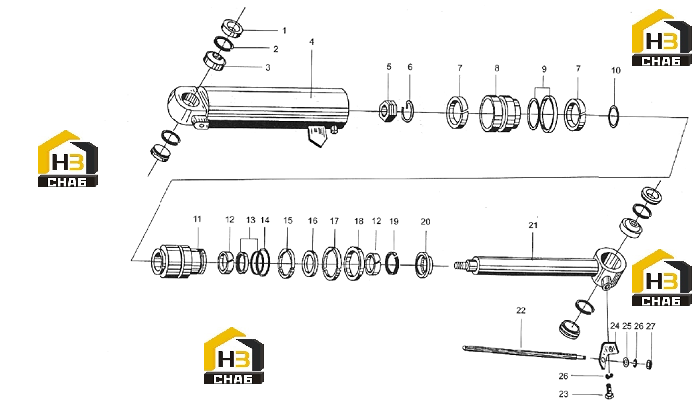

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Snap Ring Cover
Каталожный номер:-
Комплект:1
Примечание:d150 GB894.1-86
0 ₽
шт
№ на схеме:2
Наименование:Snap Ring
Каталожный номер:9302666
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Snap Ring Cover
Каталожный номер:9302667
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:O-ring
Каталожный номер:-
Комплект:1
Примечание:160X5.7 GB1235-76
0 ₽
шт
№ на схеме:5
Наименование:Snap Ring Cover
Каталожный номер:9302668
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Seal Ring
Каталожный номер:-
Комплект:1
Примечание:d90 CK-090
0 ₽
шт
№ на схеме:7
Наименование:U-ring
Каталожный номер:-
Комплект:1
Примечание:90X105X11.4 B39005P5008
0 ₽
шт
№ на схеме:8
Наименование:Supporting Ring
Каталожный номер:9302669
Комплект:2
Примечание:95X2.5X9.4
0 ₽
шт
№ на схеме:9
Наименование:Ring
Каталожный номер:-
Комплект:1
Примечание:d90 CKS-d90
0 ₽
шт
№ на схеме:10
Наименование:Guide Sleeve
Каталожный номер:9331242
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Cylinder Body
Каталожный номер:-
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Seal Ring
Каталожный номер:-
Комплект:4
Примечание:9D00-590300-03
0 ₽
шт
№ на схеме:13
Наименование:Snap Ring
Каталожный номер:-
Комплект:4
Примечание:D90 GB893.1-86
0 ₽
шт
№ на схеме:14
Наименование:Bearing
Каталожный номер:4710016
Комплект:2
Примечание:GE60ES GB304.5-81
0 ₽
шт
№ на схеме:15
Наименование:Nut
Каталожный номер:9302672
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Piston
Каталожный номер:9302670
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Supporting Ring
Каталожный номер:9302671
Комплект:2
Примечание:160X2.5X14.7
0 ₽
шт
№ на схеме:18
Наименование:Glyd Ring
Каталожный номер:-
Комплект:1
Примечание:D160 CKW-160
0 ₽
шт
№ на схеме:19
Наименование:O-ring
Каталожный номер:-
Комплект:1
Примечание:75X5.7 GB1235-76
0 ₽
шт
№ на схеме:20
Наименование:Piston Rod
Каталожный номер:-
Комплект:1
Примечание:
