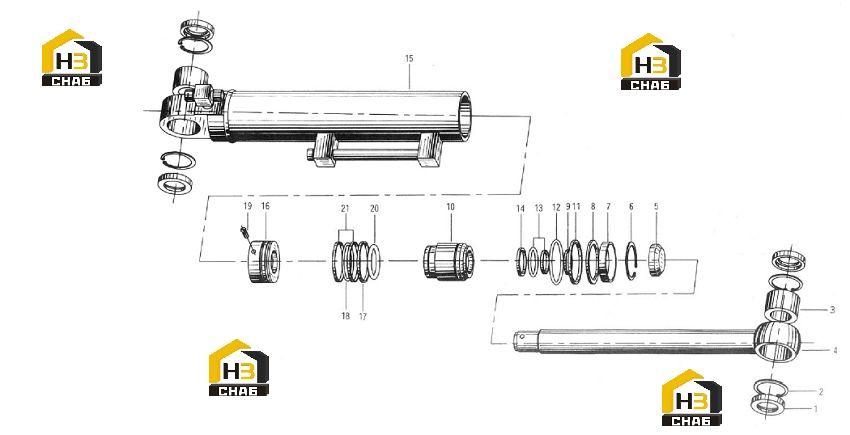

Цилиндры рулевые

← Цилиндры стрелы Система зажима гидравлическая (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Dust Ring

Каталожный номер:9331143

Комплект:4

Примечание:

№ на схеме:2

Наименование:Snap Ring

Каталожный номер:4410039

Комплект:4

Примечание:62 GB893.1-86

№ на схеме:3

Наименование:Bearing

Каталожный номер:4710013

Комплект:2

Примечание:GE40ES GB304.5-81

№ на схеме:4

Наименование:Piston Rod

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:5

Наименование:Dust Ring

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:6

Наименование:Snap Ring

Каталожный номер:4412048

Комплект:1

Примечание:72 GB894.1-86

№ на схеме:7

Наименование:Snap Ring

Каталожный номер:9331135

Комплект:1

Примечание:

№ на схеме:8

Наименование:Snap Ring

Каталожный номер:9331136

Комплект:1

Примечание:

№ на схеме:9

Наименование:U-Ring

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:10

Наименование:Guide Sleeve

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-Ring

Каталожный номер:4802234

Комплект:1

Примечание:69×5.3 GB3452.1-82

№ на схеме:12

Наименование:Snap Ring

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ring

Каталожный номер:-

Комплект:1

Примечание:d45

№ на схеме:14

Наименование:Ring

Каталожный номер:9331137

Комплект:2

Примечание:

№ на схеме:15

Наименование:Cylinder Body (Right)

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:15

Наименование:Cylinder Body (Left)

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:16

Наименование:Piston

Каталожный номер:9331141

Комплект:1

Примечание:

№ на схеме:17

Наименование:Slyd Ring

Каталожный номер:9331140

Комплект:2

Примечание:

№ на схеме:18

Наименование:Glyd Ring

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw (Right)

Каталожный номер:4207061

Комплект:1

Примечание:M8×30 GB79-85

№ на схеме:19

Наименование:Screw (Left)

Каталожный номер:4207060

Комплект:1

Примечание:M8×25 GB79-85

№ на схеме:20

Наименование:O-Ring

Каталожный номер:4802219

Комплект:1

Примечание:45×5.3 GB3452.1-82

№ на схеме:21

Наименование:Snap Ring

Каталожный номер:-

Комплект:2

Примечание:
