XZ25K.45.15A Engine Accelerator And Put Off

XZ25K.45.15A Engine Accelerator And Put Off

← XZ25K.45 Engine Install(II) XZ35K.45A Engine Install (I) →

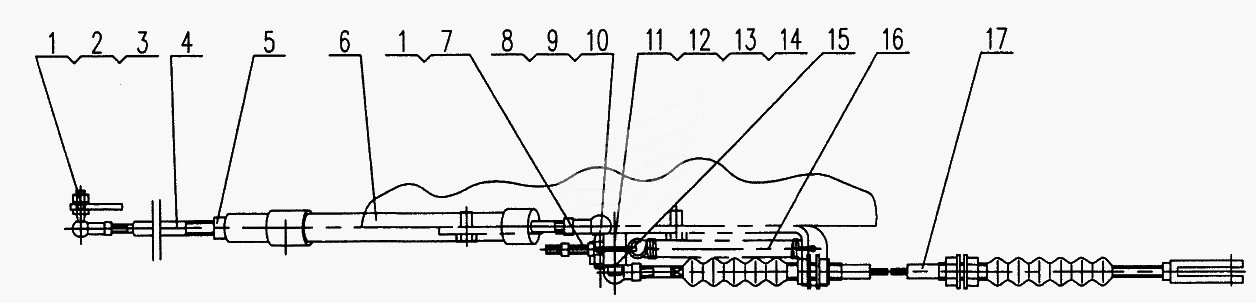

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Nut M6
Каталожный номер:10430009
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer 6
Каталожный номер:10440022
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Ball gemel
Каталожный номер:10520004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Screw
Каталожный номер:XZ25K.45.15-1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Nut M10
Каталожный номер:10430004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Put off air cylinder
Каталожный номер:10710027
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt M6x30
Каталожный номер:10410125
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Nut M8
Каталожный номер:10430001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Ball gemel
Каталожный номер:10520005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer 8
Каталожный номер:10440001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Swing arm
Каталожный номер:XZ25K.45.15.2
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Support
Каталожный номер:XZ25K.45.15-4
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Soft shaft
Каталожный номер:XZ25K.45.15.5
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Soft shaft
Каталожный номер:XZ25K.45.15.6
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Shield ring 10
Каталожный номер:10450056
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Pull back spring 1.2x14x82
Каталожный номер:11410998
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Soft shaft
Каталожный номер:XZ25K.45.15.3
Комплект:1
Примечание:
