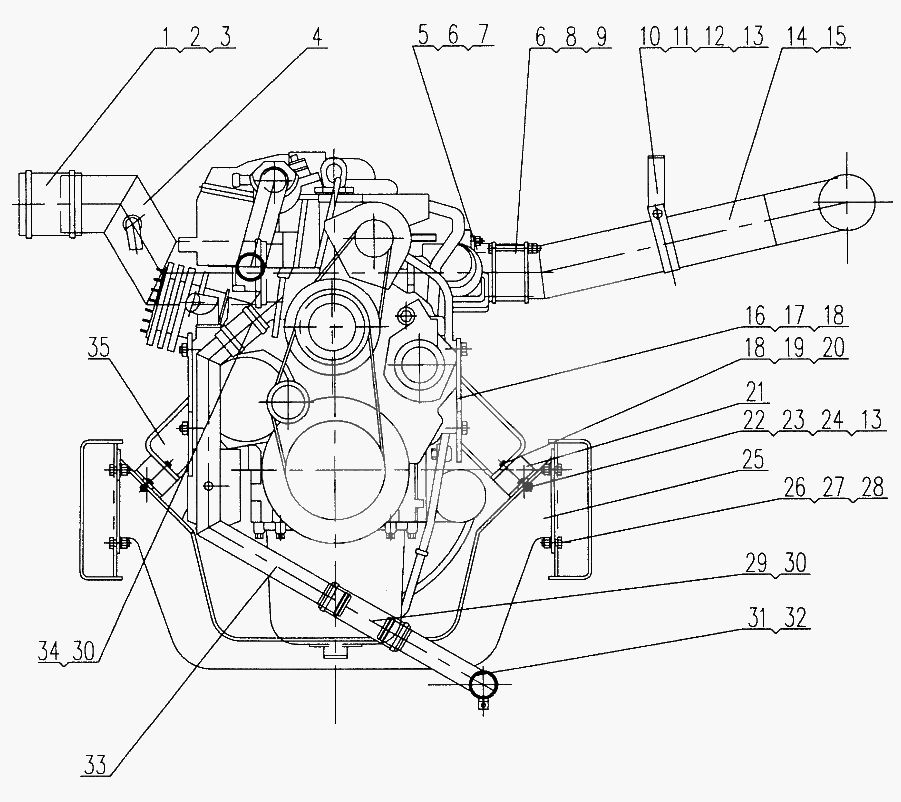

XZ25K.45 Engine Install(II)

← XZ25К.45 Engine Install (I) XZ25K.45.15A Engine Accelerator And Put Off →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rubber hose

Каталожный номер:XZ25K.45-4

Комплект:1

Примечание:

№ на схеме:2

Наименование:Throat clip

Каталожный номер:11210421

Комплект:4

Примечание:

№ на схеме:3

Наименование:Rubber hose

Каталожный номер:XZ25K.45-23

Комплект:1

Примечание:

№ на схеме:4

Наименование:Air inlet pipe

Каталожный номер:XZ25K.45.5

Комплект:1

Примечание:

№ на схеме:5

Наименование:Air outlet pipe I

Каталожный номер:XZ25K.45.3.1

Комплект:1

Примечание:

№ на схеме:6

Наименование:Nut M10

Каталожный номер:10430004

Комплект:18

Примечание:

№ на схеме:7

Наименование:Washer 10

Каталожный номер:10440006

Комплект:4

Примечание:

№ на схеме:8

Наименование:Bolt M10x90

Каталожный номер:10410029

Комплект:4

Примечание:

№ на схеме:9

Наименование:Butterfly valve

Каталожный номер:10710017

Комплект:1

Примечание:

№ на схеме:10

Наименование:Elbow plate

Каталожный номер:XZ25K.45-20

Комплект:1

Примечание:

№ на схеме:11

Наименование:Clip

Каталожный номер:XZ25K.45-21

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bolt M8x40

Каталожный номер:10410140

Комплект:2

Примечание:

№ на схеме:13

Наименование:Nut M8

Каталожный номер:10430001

Комплект:6

Примечание:

№ на схеме:14

Наименование:Air outlet pipe II

Каталожный номер:XZ25K.45.3.2B

Комплект:1

Примечание:

№ на схеме:15

Наименование:Clip

Каталожный номер:XZ16K.45-9

Комплект:1

Примечание:

№ на схеме:16

Наименование:Left support

Каталожный номер:XZ25K.45.16.2

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M12x30

Каталожный номер:10420018

Комплект:8

Примечание:

№ на схеме:18

Наименование:Washer 12

Каталожный номер:10440010

Комплект:10

Примечание:

№ на схеме:19

Наименование:Bolt M12x25

Каталожный номер:10420004

Комплект:2

Примечание:

№ на схеме:20

Наименование:Washer 12

Каталожный номер:10440012

Комплект:2

Примечание:

№ на схеме:21

Наименование:Soft mat

Каталожный номер:11210404

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bolt M8x30

Каталожный номер:10410013

Комплект:4

Примечание:

№ на схеме:23

Наименование:Washer 8

Каталожный номер:10440062

Комплект:8

Примечание:

№ на схеме:24

Наименование:Washer 8

Каталожный номер:10440001

Комплект:4

Примечание:

№ на схеме:25

Наименование:Front suspension socket

Каталожный номер:XZ16K.45.10A

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt M16x35

Каталожный номер:10410006

Комплект:8

Примечание:

№ на схеме:27

Наименование:Nut M16

Каталожный номер:10430007

Комплект:8

Примечание:

№ на схеме:28

Наименование:Washer 16

Каталожный номер:10440002

Комплект:8

Примечание:

№ на схеме:29

Наименование:Rubber hose d.10

Каталожный номер:XZ25K.45.6-2

Комплект:1

Примечание:

№ на схеме:30

Наименование:Clip d.44-d.64

Каталожный номер:11210186

Комплект:4

Примечание:

№ на схеме:31

Наименование:Down water pipe II

Каталожный номер:XZ25K.45.6.3

Комплект:1

Примечание:

№ на схеме:32

Наименование:Water switch

Каталожный номер:10610067

Комплект:1

Примечание:

№ на схеме:33

Наименование:Down water pipe I

Каталожный номер:XZ25K.45.6.1

Комплект:1

Примечание:

№ на схеме:34

Наименование:Rubber hose d.45

Каталожный номер:XZ25K.45-7

Комплект:1

Примечание:

№ на схеме:35

Наименование:Right support

Каталожный номер:XZ25K.45.16.1

Комплект:1

Примечание:
