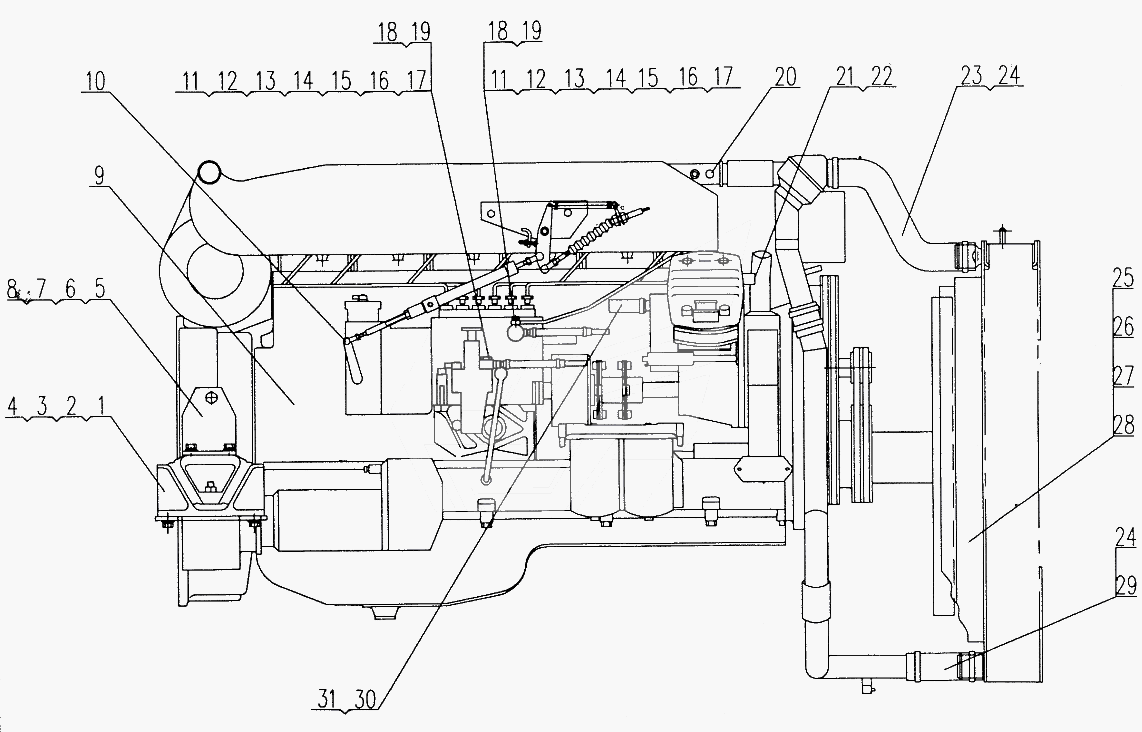

XZ35K.45A Engine Install (I)

← XZ25K.45.15A Engine Accelerator And Put Off XZ35K.45A Engine Install (II) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M12x1.5x30

Каталожный номер:10410163

Комплект:8

Примечание:

№ на схеме:2

Наименование:Washer 12

Каталожный номер:10440010

Комплект:16

Примечание:

№ на схеме:3

Наименование:Washer 12

Каталожный номер:10440012

Комплект:8

Примечание:

№ на схеме:4

Наименование:Soft mat

Каталожный номер:11210404

Комплект:2

Примечание:

№ на схеме:5

Наименование:Left suspension frame

Каталожный номер:XZ16K.45.16A

Комплект:1

Примечание:

№ на схеме:6

Наименование:Right suspension frame

Каталожный номер:XZ16K.45.17A

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M14x1.5x30

Каталожный номер:10410288

Комплект:6

Примечание:

№ на схеме:8

Наименование:Washer 14

Каталожный номер:10440025

Комплект:6

Примечание:

№ на схеме:9

Наименование:Diesel engine

Каталожный номер:03600564

Комплект:1

Примечание:

№ на схеме:10

Наименование:Engine accelerator and put off

Каталожный номер:XZ25K.45.15A

Комплект:1

Примечание:

№ на схеме:11

Наименование:Clip d.13-d.19

Каталожный номер:11210344

Комплект:4

Примечание:

№ на схеме:12

Наименование:10440016

Каталожный номер:10440016

Комплект:2

Примечание:

№ на схеме:13

Наименование:Clip sleeve 10

Каталожный номер:10120548

Комплект:2

Примечание:

№ на схеме:14

Наименование:Nut A10

Каталожный номер:10430119

Комплект:2

Примечание:

№ на схеме:15

Наименование:Screwed adapter

Каталожный номер:10120551

Комплект:2

Примечание:

№ на схеме:16

Наименование:Clip

Каталожный номер:11210447

Комплект:4

Примечание:

№ на схеме:17

Наименование:Rubber hose d.10x1

Каталожный номер:XZ16K.45-4A

Комплект:2

Примечание:

№ на схеме:18

Наименование:Pipe Connection

Каталожный номер:XZ16K.45-30

Комплект:2

Примечание:

№ на схеме:19

Наименование:Rubber hose d.10x1

Каталожный номер:XZ35K.45-7

Комплект:2

Примечание:

№ на схеме:20

Наименование:Connection of warm air

Каталожный номер:XZ25K.45-19

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screwed adapter

Каталожный номер:XZ16K.37-6A

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer 27

Каталожный номер:10440030

Комплект:2

Примечание:

№ на схеме:23

Наименование:Upper water pipe

Каталожный номер:XZ25K.45-2

Комплект:1

Примечание:

№ на схеме:24

Наименование:Clip d.44-d.64

Каталожный номер:11210186

Комплект:4

Примечание:

№ на схеме:25

Наименование:Air guide cover

Каталожный номер:XZ25K.45.1A

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt M8x20

Каталожный номер:10410011

Комплект:6

Примечание:

№ на схеме:27

Наименование:Washer 8

Каталожный номер:10440001

Комплект:6

Примечание:

№ на схеме:28

Наименование:Nut M8

Каталожный номер:10430001

Комплект:6

Примечание:

№ на схеме:29

Наименование:Rubber hose d.45

Каталожный номер:XZ25K.45-7

Комплект:2

Примечание:

№ на схеме:30

Наименование:Rubber hose d.19

Каталожный номер:XZ25K.45-18

Комплект:1

Примечание:

№ на схеме:31

Наименование:Clip d.19-d.29

Каталожный номер:11210312

Комплект:2

Примечание:
