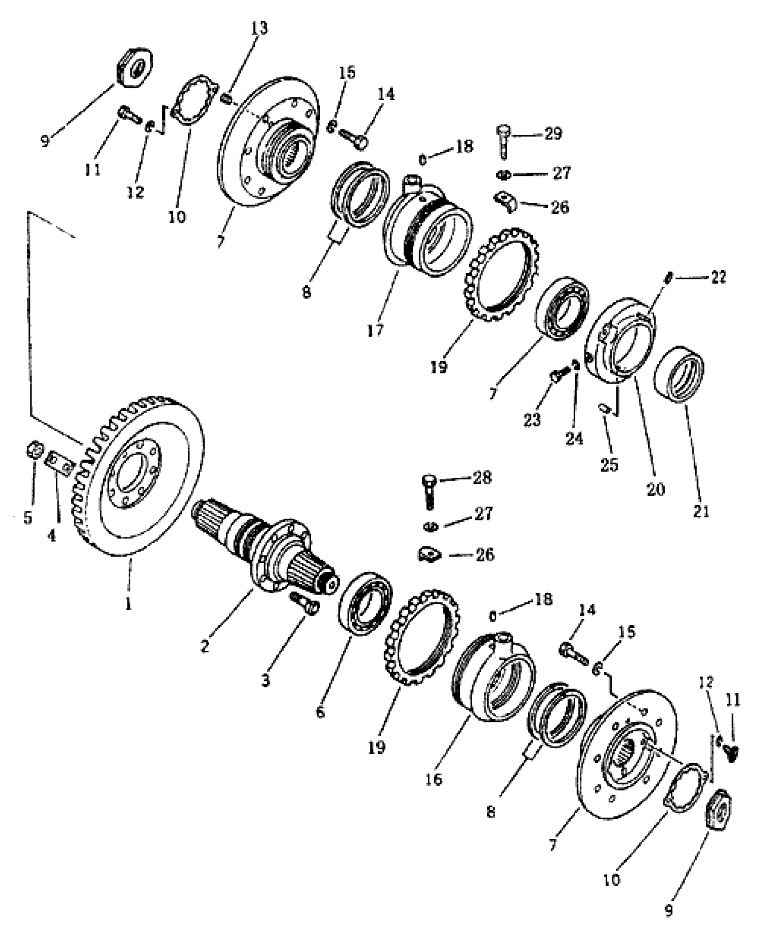

передача зубчатая коническая и вал

← 2-я и 3-я муфты фрикцион бортовой →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Шестерня коническая

Каталожный номер:16Y-16-00014

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ось

Каталожный номер:16Y-16-00015

Комплект:1

Примечание:

№ на схеме:3

Наименование:Болт

Каталожный номер:16Y-16-00023

Комплект:8

Примечание:

№ на схеме:4

Наименование:Шайба стопорная

Каталожный номер:16Y-16-00022

Комплект:4

Примечание:

№ на схеме:5

Наименование:Гайка

Каталожный номер:01582-01815

Комплект:8

Примечание:

№ на схеме:6

Наименование:Роликоподшипник конический 7515

Каталожный номер:GB297-81

Комплект:2

Примечание:

№ на схеме:7

Наименование:Ступица

Каталожный номер:16Y-16-03001

Комплект:2

Примечание:

№ на схеме:8

Наименование:Кольцо уплотнительное

Каталожный номер:16Y-16-00012

Комплект:4

Примечание:

№ на схеме:9

Наименование:Гайка

Каталожный номер:16Y-16-00018

Комплект:2

Примечание:

№ на схеме:10

Наименование:Пластина

Каталожный номер:16Y-16-00019

Комплект:2

Примечание:

№ на схеме:11

Наименование:Болт

Каталожный номер:01252-31020

Комплект:4

Примечание:

№ на схеме:12

Наименование:Шайба

Каталожный номер:01602-01030

Комплект:4

Примечание:

№ на схеме:13

Наименование:Пробка

Каталожный номер:07043-00108

Комплект:2

Примечание:

№ на схеме:14

Наименование:Болт

Каталожный номер:01010-31440

Комплект:16

Примечание:

№ на схеме:15

Наименование:Шайба

Каталожный номер:01602-01442

Комплект:16

Примечание:

№ на схеме:16

Наименование:Крышка подшипника (левого)

Каталожный номер:16Y-16-06000

Комплект:1

Примечание:

№ на схеме:17

Наименование:Крышка подшипника (правого)

Каталожный номер:16Y-16-05000

Комплект:1

Примечание:

№ на схеме:18

Наименование:Палец

Каталожный номер:16Y-16-00017

Комплект:2

Примечание:

№ на схеме:19

Наименование:Гайка регулировочная

Каталожный номер:16Y-16-00024

Комплект:2

Примечание:

№ на схеме:20

Наименование:Фланец

Каталожный номер:16Y-16-00020

Комплект:1

Примечание:

№ на схеме:21

Наименование:Втулка

Каталожный номер:16Y-16-00021

Комплект:1

Примечание:

№ на схеме:22

Наименование:Палец

Каталожный номер:04025-00518

Комплект:1

Примечание:

№ на схеме:23

Наименование:Болт

Каталожный номер:01010-31025

Комплект:2

Примечание:

№ на схеме:24

Наименование:Шайба

Каталожный номер:01602-01030

Комплект:2

Примечание:

№ на схеме:25

Наименование:Палец

Каталожный номер:0-1020-01024

Комплект:1

Примечание:

№ на схеме:26

Наименование:Пластина нажимная

Каталожный номер:16Y-16-00016

Комплект:2

Примечание:

№ на схеме:27

Наименование:Шайба

Каталожный номер:01602-01030

Комплект:2

Примечание:

№ на схеме:28

Наименование:Болт

Каталожный номер:01010-31020

Комплект:2

Примечание:
