фрикцион бортовой

фрикцион бортовой

← передача зубчатая коническая и вал тормоз 2 →

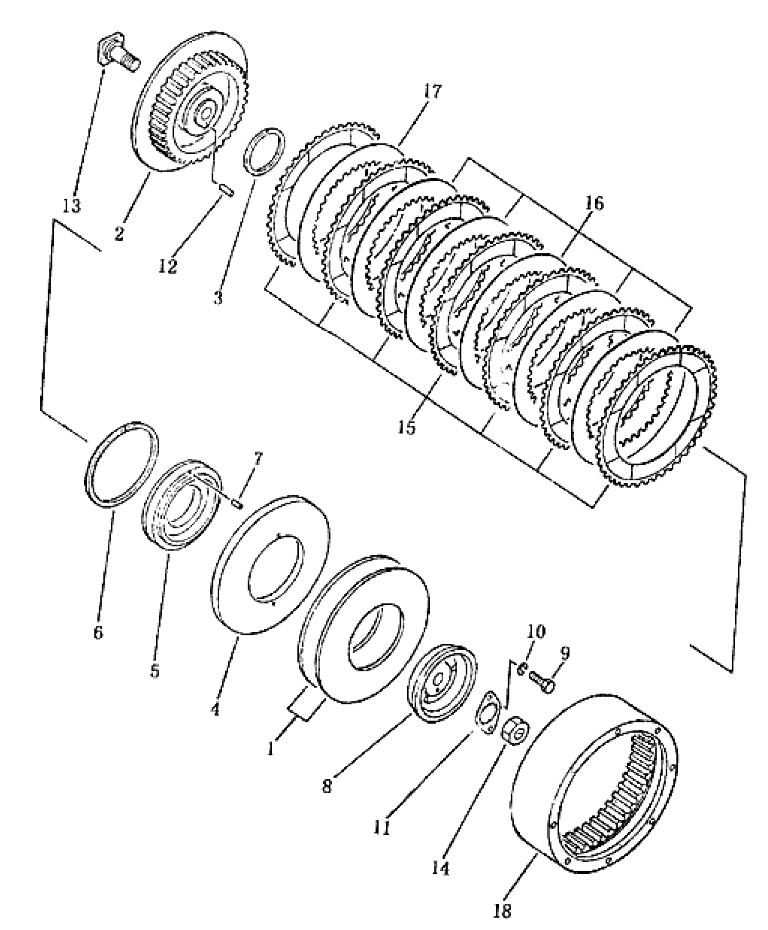

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Пружина
Каталожный номер:16Y-16-00002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Барабан внутренний
Каталожный номер:16Y-16-00009
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Кольцо уплотнительное
Каталожный номер:16Y-16-00007
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Диск прижимной
Каталожный номер:16Y-16-01002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Поршень
Каталожный номер:16Y-16-01001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Кольцо уплотнительное
Каталожный номер:16Y-16-00008
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Заклепка 6x20
Каталожный номер:GB869-76
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Фланец
Каталожный номер:16Y-16-00003
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Болт
Каталожный номер:01010-31020
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Шайба
Каталожный номер:01602-01030
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Шайба стопорная
Каталожный номер:16Y-16-00006
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Штифт установочный
Каталожный номер:16Y-16-00004
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Болт
Каталожный номер:16Y-16-00005
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Гайка
Каталожный номер:16Y-16-00025
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Диск фрикционный
Каталожный номер:16Y-16-02000
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Диск (A)
Каталожный номер:16Y-16-00010
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Диск (B)
Каталожный номер:16Y-16-00011
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Барабан внешний
Каталожный номер:16Y-16-00001
Комплект:2
Примечание:
