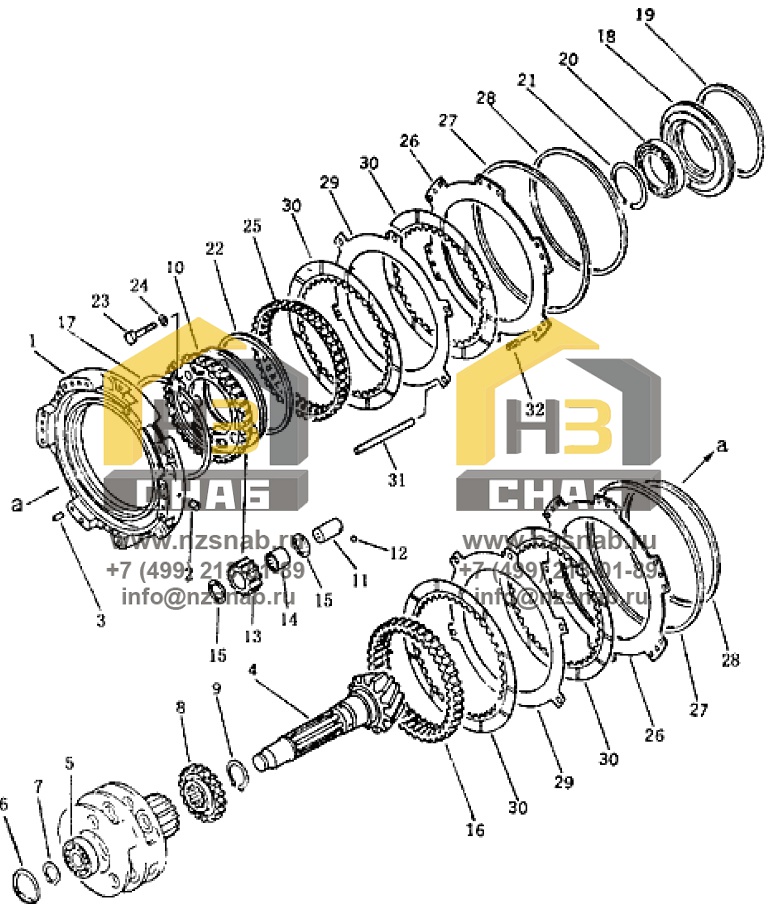

2-я и 3-я муфты

← 1-я муфта передача зубчатая коническая и вал →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Корпус

Каталожный номер:16Y-15-00075

Комплект:1

Примечание:

№ на схеме:2

Наименование:Пробка

Каталожный номер:16Y-15-00088

Комплект:2

Примечание:

№ на схеме:3

Наименование:Палец

Каталожный номер:04020-01228

Комплект:2

Примечание:

№ на схеме:4

Наименование:Вал выходной

Каталожный номер:16Y-15-00061

Комплект:1

Примечание:

№ на схеме:5

Наименование:Роликоподшипник C4G32509

Каталожный номер:GB283-87

Комплект:1

Примечание:

№ на схеме:6

Наименование:Кольцо стопорное

Каталожный номер:04065-08530

Комплект:1

Примечание:

№ на схеме:7

Наименование:Кольцо стопорное

Каталожный номер:16Y-15-00082

Комплект:1

Примечание:

№ на схеме:8

Наименование:Шестерня солнечная

Каталожный номер:16Y-15-00059

Комплект:1

Примечание:

№ на схеме:9

Наименование:Кольцо стопорное

Каталожный номер:04064-06525

Комплект:1

Примечание:

№ на схеме:10

Наименование:Водило сателлитов

Каталожный номер:16Y-15-00070

Комплект:1

Примечание:

№ на схеме:11

Наименование:Вал-шестерня

Каталожный номер:16Y-15-00051

Комплект:3

Примечание:

№ на схеме:12

Наименование:Шарик

Каталожный номер:04260-00635

Комплект:3

Примечание:

№ на схеме:13

Наименование:Шестерня

Каталожный номер:16Y-15-00046

Комплект:3

Примечание:

№ на схеме:14

Наименование:Подшипник игольчатый

Каталожный номер:16Y-15-04000

Комплект:3

Примечание:

№ на схеме:15

Наименование:Шайба стопорная

Каталожный номер:09233-03220

Комплект:6

Примечание:

№ на схеме:16

Наименование:Венец зубчатый

Каталожный номер:16Y-15-00049

Комплект:1

Примечание:

№ на схеме:17

Наименование:Кольцо стопорное

Каталожный номер:16Y-15-00047

Комплект:1

Примечание:

№ на схеме:18

Наименование:Крышка

Каталожный номер:16Y-15-00053

Комплект:1

Примечание:

№ на схеме:19

Наименование:Кольцо уплотнительное

Каталожный номер:07018-12455

Комплект:1

Примечание:

№ на схеме:20

Наименование:Подшипник шариковый

Каталожный номер:16Y-15-05000

Комплект:1

Примечание:

№ на схеме:21

Наименование:Кольцо стопорное

Каталожный номер:16Y-15-00067

Комплект:1

Примечание:

№ на схеме:22

Наименование:Кольцо уплотнительное

Каталожный номер:16Y-15-00050

Комплект:1

Примечание:

№ на схеме:23

Наименование:Болт

Каталожный номер:01010-31060

Комплект:3

Примечание:

№ на схеме:24

Наименование:Шайба

Каталожный номер:01602-01030

Комплект:3

Примечание:

№ на схеме:25

Наименование:Венец зубчатый

Каталожный номер:16Y-15-00077

Комплект:1

Примечание:

№ на схеме:26

Наименование:Поршень

Каталожный номер:16Y-15-00026

Комплект:2

Примечание:

№ на схеме:27

Наименование:Кольцо уплотнительное

Каталожный номер:16Y-15-00027

Комплект:2

Примечание:

№ на схеме:28

Наименование:Кольцо уплотнительное

Каталожный номер:16Y-15-00025

Комплект:2

Примечание:

№ на схеме:29

Наименование:Пластина

Каталожный номер:16Y-15-00003

Комплект:2

Примечание:

№ на схеме:30

Наименование:Диск фрикционный

Каталожный номер:16Y-15-09000

Комплект:4

Примечание:

№ на схеме:31

Наименование:Палец

Каталожный номер:16Y-15-00071

Комплект:6

Примечание:

№ на схеме:32

Наименование:Пружина

Каталожный номер:16Y-15-00073

Комплект:12
