Узел трубопроводный цилиндра стрелы в сборе (часть 2)

Узел трубопроводный цилиндра стрелы в сборе (часть 2)

← Узел трубопровода рабочей гидравлической стрелы Фиксатор цилиндра →

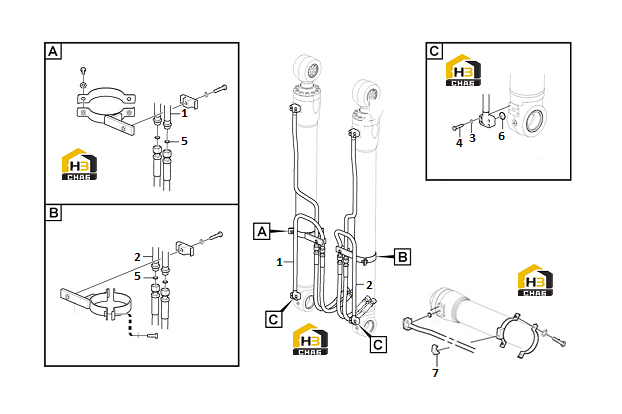

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pipe
Каталожный номер:11218091
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pipe
Каталожный номер:11218092
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Spring washer
Каталожный номер:11210063
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hex. socket screw
Каталожный номер:11218096
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:O-ring
Каталожный номер:11212010
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:O-ring
Каталожный номер:11213324
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Clamp
Каталожный номер:11211129
Комплект:1
Примечание:
