Фиксатор цилиндра

Фиксатор цилиндра

← Узел трубопроводный цилиндра стрелы в сборе (часть 2) Гидросистема →

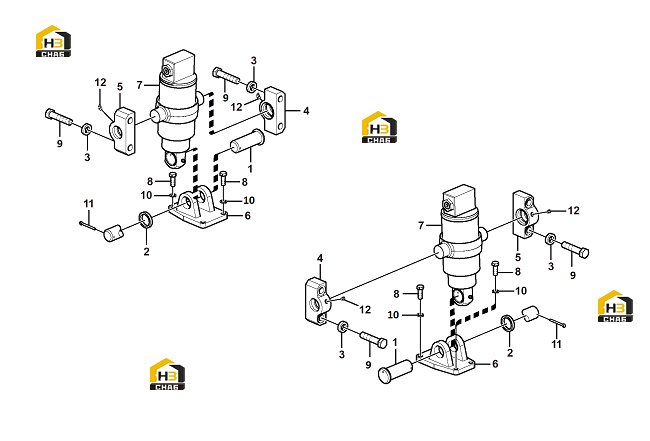

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pin
Каталожный номер:11218402
Комплект:2
Примечание:1032-00260
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:11223638
Комплект:2
Примечание:50*65*12
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:11213959
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Support
Каталожный номер:14406626
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Support
Каталожный номер:14406628
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bracket
Каталожный номер:14408331
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Telescopic cylinder
Каталожный номер:14404647
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hexagon screw
Каталожный номер:11223289
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hexagon screw
Каталожный номер:11223639
Комплект:8
Примечание:M24*110
0 ₽
шт
№ на схеме:10
Наименование:Spring washer
Каталожный номер:11210067
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Split pin
Каталожный номер:11223640
Комплект:2
Примечание:8*71
0 ₽
шт
№ на схеме:12
Наименование:Lubricating nipple
Каталожный номер:11210002
Комплект:4
Примечание:
