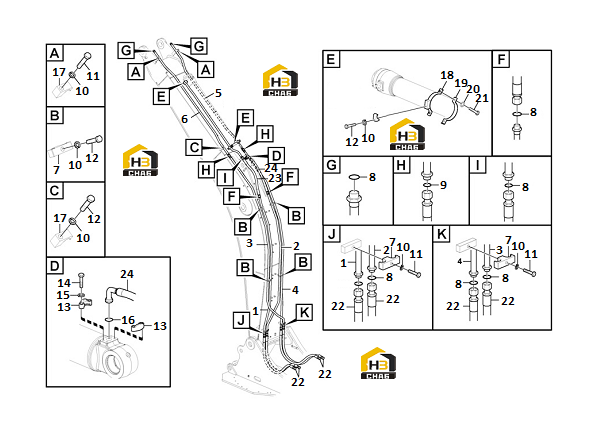

Узел трубопровода рабочей гидравлической стрелы

← Узел трубопроводный цилиндра стрелы в сборе (часть 1) Узел трубопроводный цилиндра стрелы в сборе (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pipe

Каталожный номер:11218057

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pipe

Каталожный номер:11218056

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pipe

Каталожный номер:11218060

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pipe

Каталожный номер:11218055

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pipe

Каталожный номер:11218059

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pipe

Каталожный номер:11218058

Комплект:1

Примечание:

№ на схеме:7

Наименование:Clamp

Каталожный номер:11212950

Комплект:6

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:11212396

Комплект:8

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:11210114

Комплект:2

Примечание:

№ на схеме:10

Наименование:Spring washer

Каталожный номер:11210067

Комплект:11

Примечание:

№ на схеме:11

Наименование:Hexagon screw

Каталожный номер:11223211

Комплект:4

Примечание:M16*70

№ на схеме:12

Наименование:Hexagon screw

Каталожный номер:11223192

Комплект:7

Примечание:M16*60

№ на схеме:13

Наименование:Flange

Каталожный номер:11210020

Комплект:2

Примечание:

№ на схеме:14

Наименование:Hex. socket screw

Каталожный номер:11223116

Комплект:4

Примечание:M10*35

№ на схеме:15

Наименование:Spring washer

Каталожный номер:11210064

Комплект:4

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:11221995

Комплект:1

Примечание:

№ на схеме:17

Наименование:Clamp

Каталожный номер:11211129

Комплект:4

Примечание:

№ на схеме:18

Наименование:Clamp

Каталожный номер:14404889

Комплект:1

Примечание:

№ на схеме:19

Наименование:Clamp

Каталожный номер:14408296

Комплект:1

Примечание:

№ на схеме:20

Наименование:Plain washer

Каталожный номер:11223069

Комплект:2

Примечание:10.9 10.5X20X2

№ на схеме:21

Наименование:Hexagon screw

Каталожный номер:11223078

Комплект:2

Примечание:

№ на схеме:22

Наименование:Hose

Каталожный номер:11217274

Комплект:4

Примечание:

№ на схеме:23

Наименование:Hose assembly

Каталожный номер:11217094

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose

Каталожный номер:11218061

Комплект:1

Примечание:
