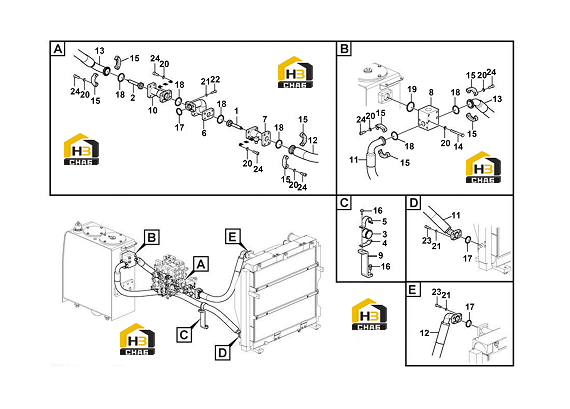

Сервосистема (часть 2)

← Сервосистема (часть 1) Сервосистема (часть 3) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve

Каталожный номер:11222549

Комплект:1

Примечание:

№ на схеме:2

Наименование:Valve

Каталожный номер:11222545

Комплект:1

Примечание:

№ на схеме:3

Наименование:Grommet

Каталожный номер:11210758

Комплект:2

Примечание:

№ на схеме:4

Наименование:Clamp

Каталожный номер:11210759

Комплект:2

Примечание:

№ на схеме:5

Наименование:Clip

Каталожный номер:11210760

Комплект:2

Примечание:

№ на схеме:6

Наименование:Pipe

Каталожный номер:14404793

Комплект:1

Примечание:

№ на схеме:7

Наименование:Pipe

Каталожный номер:14404794

Комплект:1

Примечание:

№ на схеме:8

Наименование:Flange

Каталожный номер:11218594

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bracket

Каталожный номер:14404796

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pipe

Каталожный номер:14404795

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose assembly

Каталожный номер:14404797

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose assembly

Каталожный номер:14404798

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose assembly

Каталожный номер:14404799

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hexagon screw

Каталожный номер:11223331

Комплект:4

Примечание:M12X110

№ на схеме:15

Наименование:Flange half

Каталожный номер:11210019

Комплект:8

Примечание:

№ на схеме:16

Наименование:Flange screw

Каталожный номер:11223201

Комплект:4

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:11221513

Комплект:3

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:11214904

Комплект:6

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:11210051

Комплект:1

Примечание:

№ на схеме:20

Наименование:Spring washer

Каталожный номер:11210065

Комплект:28

Примечание:

№ на схеме:21

Наименование:Spring washer

Каталожный номер:11210064

Комплект:12

Примечание:

№ на схеме:22

Наименование:Hex. socket screw

Каталожный номер:11223116

Комплект:4

Примечание:M10*35

№ на схеме:23

Наименование:Hex. socket screw

Каталожный номер:11223178

Комплект:8

Примечание:

№ на схеме:24

Наименование:Hexagon screw

Каталожный номер:11223100

Комплект:24

Примечание:
