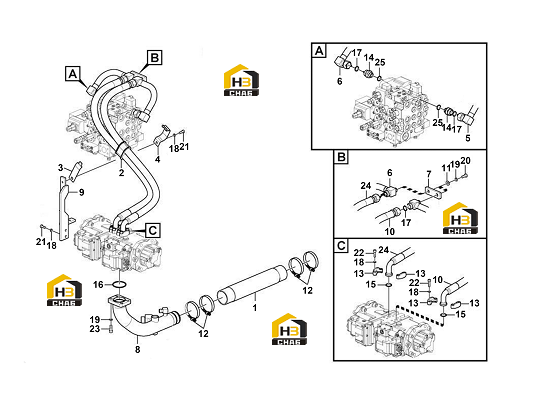

Сервосистема (часть 3)

← Сервосистема (часть 2) Клапан электромагнитный (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose

Каталожный номер:11218197

Комплект:1

Примечание:

№ на схеме:2

Наименование:Grommet

Каталожный номер:11218198

Комплект:1

Примечание:

№ на схеме:3

Наименование:Clip

Каталожный номер:11218199

Комплект:1

Примечание:

№ на схеме:4

Наименование:Clip

Каталожный номер:11218200

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pipe

Каталожный номер:11218207

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pipe

Каталожный номер:11218208

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plate

Каталожный номер:11222245

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pipe

Каталожный номер:14403735

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bracket

Каталожный номер:14404792

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose assembly

Каталожный номер:11223995

Комплект:1

Примечание:

№ на схеме:11

Наименование:Plain washer_10.9 13x24x3.1

Каталожный номер:11223290

Комплект:2

Примечание:10.9 13X24X3.2

№ на схеме:12

Наименование:Clamp

Каталожный номер:11223040

Комплект:4

Примечание:

№ на схеме:13

Наименование:Flange

Каталожный номер:11210020

Комплект:4

Примечание:

№ на схеме:14

Наименование:Nipple

Каталожный номер:11223997

Комплект:2

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:11221995

Комплект:2

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:11210111

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:11210114

Комплект:4

Примечание:

№ на схеме:18

Наименование:Spring washer

Каталожный номер:11210064

Комплект:11

Примечание:

№ на схеме:19

Наименование:Spring washer

Каталожный номер:11210065

Комплект:6

Примечание:

№ на схеме:20

Наименование:Hexagon screw

Каталожный номер:11223044

Комплект:2

Примечание:

№ на схеме:21

Наименование:Hexagon screw

Каталожный номер:11223078

Комплект:3

Примечание:

№ на схеме:22

Наименование:Hexagon screw

Каталожный номер:11223093

Комплект:8

Примечание:

№ на схеме:23

Наименование:Hexagon screw

Каталожный номер:11223100

Комплект:4

Примечание:

№ на схеме:24

Наименование:Hose assembly

Каталожный номер:11223996

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-ring

Каталожный номер:11210141

Комплект:2

Примечание:
