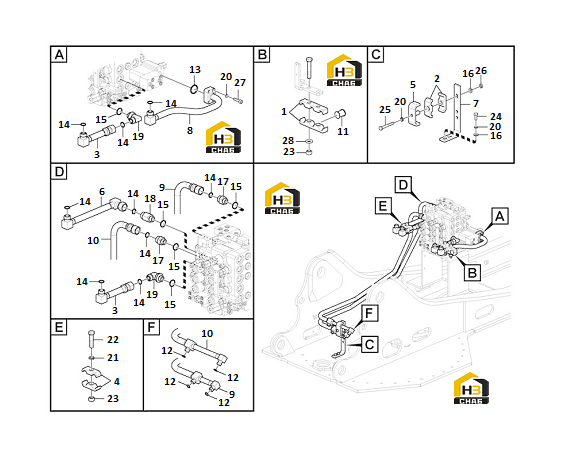

Сервосистема (часть 1)

← Система гидравлическая рабочая Сервосистема (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Clamp

Каталожный номер:11223545

Комплект:2

Примечание:

№ на схеме:2

Наименование:Rubber clamp

Каталожный номер:11212939

Комплект:2

Примечание:

№ на схеме:3

Наименование:Pipe

Каталожный номер:11212941

Комплект:2

Примечание:

№ на схеме:4

Наименование:Clamp

Каталожный номер:11212950

Комплект:2

Примечание:

№ на схеме:5

Наименование:Clamp

Каталожный номер:11223667

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pipe

Каталожный номер:11212947

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plate

Каталожный номер:14405083

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pipe

Каталожный номер:11218164

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pipe

Каталожный номер:11218165

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pipe

Каталожный номер:11218166

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bar

Каталожный номер:11218167

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:11212010

Комплект:4

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:11221586

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:11212396

Комплект:9

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:11210141

Комплект:5

Примечание:

№ на схеме:16

Наименование:Plain washer

Каталожный номер:11223069

Комплект:3

Примечание:10.9 10.5X20X2

№ на схеме:17

Наименование:Nipple

Каталожный номер:11223990

Комплект:2

Примечание:

№ на схеме:18

Наименование:Nipple

Каталожный номер:11223991

Комплект:1

Примечание:

№ на схеме:19

Наименование:Elbow nipple

Каталожный номер:11223595

Комплект:2

Примечание:

№ на схеме:20

Наименование:Spring washer

Каталожный номер:11210064

Комплект:7

Примечание:

№ на схеме:21

Наименование:Spring washer

Каталожный номер:11210067

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hexagon screw

Каталожный номер:11223211

Комплект:1

Примечание:M16*70

№ на схеме:23

Наименование:Hexagon nut

Каталожный номер:11223158

Комплект:3

Примечание:

№ на схеме:24

Наименование:Screw

Каталожный номер:11223143

Комплект:2

Примечание:M10*25

№ на схеме:25

Наименование:Hexagon screw

Каталожный номер:11223086

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hexagon nut

Каталожный номер:11223338

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hex. socket screw

Каталожный номер:11223178

Комплект:4

Примечание:

№ на схеме:28

Наименование:Plain washer_10.9 17x32x4.5

Каталожный номер:11223154

Комплект:2

Примечание:10.9-17X32X4.5
