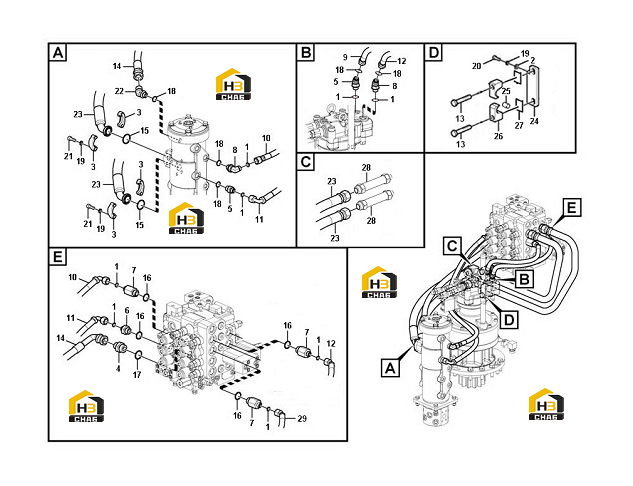

Система гидравлическая рабочая

← Насос гидравлический шестеренчатый Сервосистема (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-ring

Каталожный номер:11212010

Комплект:8

Примечание:

№ на схеме:2

Наименование:Plain washer

Каталожный номер:11223069

Комплект:2

Примечание:10.9 10.5X20X2

№ на схеме:3

Наименование:Flange

Каталожный номер:11210018

Комплект:4

Примечание:

№ на схеме:4

Наименование:Joint

Каталожный номер:11223592

Комплект:1

Примечание:

№ на схеме:5

Наименование:Nipple_straight

Каталожный номер:11223924

Комплект:2

Примечание:

№ на схеме:6

Наименование:Nipple_straight

Каталожный номер:11223925

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nipple_straight

Каталожный номер:11223926

Комплект:3

Примечание:

№ на схеме:8

Наименование:Elbow union

Каталожный номер:11223629

Комплект:2

Примечание:

№ на схеме:9

Наименование:Hose assembly

Каталожный номер:14405402

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose

Каталожный номер:11218135

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:11218136

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose assembly

Каталожный номер:11218137

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw

Каталожный номер:11222794

Комплект:2

Примечание:

№ на схеме:14

Наименование:Hose assembly

Каталожный номер:14400286

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:11221586

Комплект:2

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:11210141

Комплект:4

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:11210144

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:11210166

Комплект:5

Примечание:

№ на схеме:19

Наименование:Spring washer

Каталожный номер:11210064

Комплект:10

Примечание:

№ на схеме:20

Наименование:Hexagon screw

Каталожный номер:11223078

Комплект:2

Примечание:

№ на схеме:21

Наименование:Hex. socket screw

Каталожный номер:11223614

Комплект:8

Примечание:M10*30

№ на схеме:22

Наименование:Elbow

Каталожный номер:11223334

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose assembly

Каталожный номер:14402660

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bracket

Каталожный номер:14402661

Комплект:1

Примечание:

№ на схеме:25

Наименование:Grommet

Каталожный номер:11222174

Комплект:2

Примечание:

№ на схеме:26

Наименование:Clip

Каталожный номер:11222175

Комплект:2

Примечание:

№ на схеме:27

Наименование:Clip

Каталожный номер:11222176

Комплект:2

Примечание:

№ на схеме:28

Наименование:Nipple

Каталожный номер:11222983

Комплект:2

Примечание:
