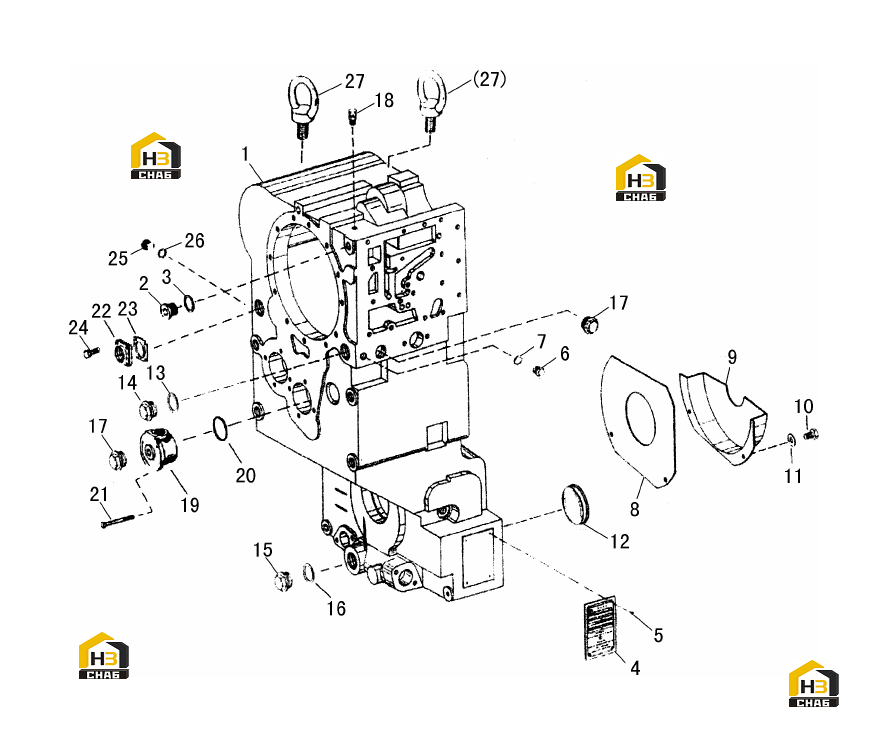

Система коробки передач (часть ii)

← Система коробки передач (часть i) Корпус коробки передач (внутренняя часть) (часть i) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-RING 11*2

Каталожный номер:0634306522

Комплект:1

Примечание:11*2

№ на схеме:1

Наименование:GEAR BOX HOUSING

Каталожный номер:YD13301006

Комплект:1

Примечание:

№ на схеме:2

Наименование:PLUG M26x1.5

Каталожный номер:636305019

Комплект:1

Примечание:M26x1.5

№ на схеме:3

Наименование:O-RING 23*2

Каталожный номер:0634303233

Комплект:1

Примечание:23*2

№ на схеме:4

Наименование:TYPE PLATE

Каталожный номер:403091A

Комплект:1

Примечание:

№ на схеме:5

Наименование:GROOVE STUD

Каталожный номер:GB/T827-1986

Комплект:4

Примечание:

№ на схеме:6

Наименование:PLUG M14*1.5

Каталожный номер:0636305007

Комплект:1

Примечание:M14*1.5

№ на схеме:8

Наименование:COVER PLATE

Каталожный номер:YD13301002

Комплект:1

Примечание:

№ на схеме:9

Наименование:COVER PLATE

Каталожный номер:YD13301003

Комплект:1

Примечание:

№ на схеме:10

Наименование:BOLT M8*16

Каталожный номер:GB/Т5783-2000

Комплект:2

Примечание:M8*16

№ на схеме:11

Наименование:WASHER 8

Каталожный номер:GB/T848-1985

Комплект:2

Примечание:8

№ на схеме:12

Наименование:SEALING COVER

Каталожный номер:4466351081

Комплект:2

Примечание:

№ на схеме:13

Наименование:O-RING 27*2

Каталожный номер:0634304275

Комплект:1

Примечание:27*2

№ на схеме:14

Наименование:PLUG M30*1. 5

Каталожный номер:0636305023

Комплект:1

Примечание:M30*1. 5

№ на схеме:15

Наименование:PLUG M30*1. 5

Каталожный номер:0636305023

Комплект:1

Примечание:M30*1. 5

№ на схеме:16

Наименование:O-RING 27*2

Каталожный номер:0634304275

Комплект:1

Примечание:27*2

№ на схеме:17

Наименование:PLUG M30*1. 5

Каталожный номер:0637510206

Комплект:2

Примечание:M30*1. 5

№ на схеме:18

Наименование:BREATHER CAP

Каталожный номер:0750131027

Комплект:1

Примечание:

№ на схеме:19

Наименование:LUBE-IN COVER

Каталожный номер:YD13301004

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-RING 27*2

Каталожный номер:0634113529

Комплект:1

Примечание:27*2

№ на схеме:21

Наименование:BOLT M8*70

Каталожный номер:GB/T5782-2000

Комплект:4

Примечание:M8*70

№ на схеме:22

Наименование:OIL-IN COVER

Каталожный номер:YD13301007

Комплект:1

Примечание:

№ на схеме:23

Наименование:GASKET

Каталожный номер:YD13301008

Комплект:1

Примечание:

№ на схеме:24

Наименование:BOLT M8*20

Каталожный номер:GB/T5783-2000

Комплект:4

Примечание:M8*20

№ на схеме:25

Наименование:PLUG Ml 8*1. 5

Каталожный номер:0636305011

Комплект:1

Примечание:M8*1.5

№ на схеме:26

Наименование:O-RING 15*2

Каталожный номер:0636306524

Комплект:1

Примечание:15*2

№ на схеме:27

Наименование:SCREW M16

Каталожный номер:GB/T825-1988

Комплект:2

Примечание:М16
