Корпус коробки передач (внутренняя часть) (часть i)

Корпус коробки передач (внутренняя часть) (часть i)

← Система коробки передач (часть ii) Корпус коробки передач (внутренняя часть) (часть ii) →

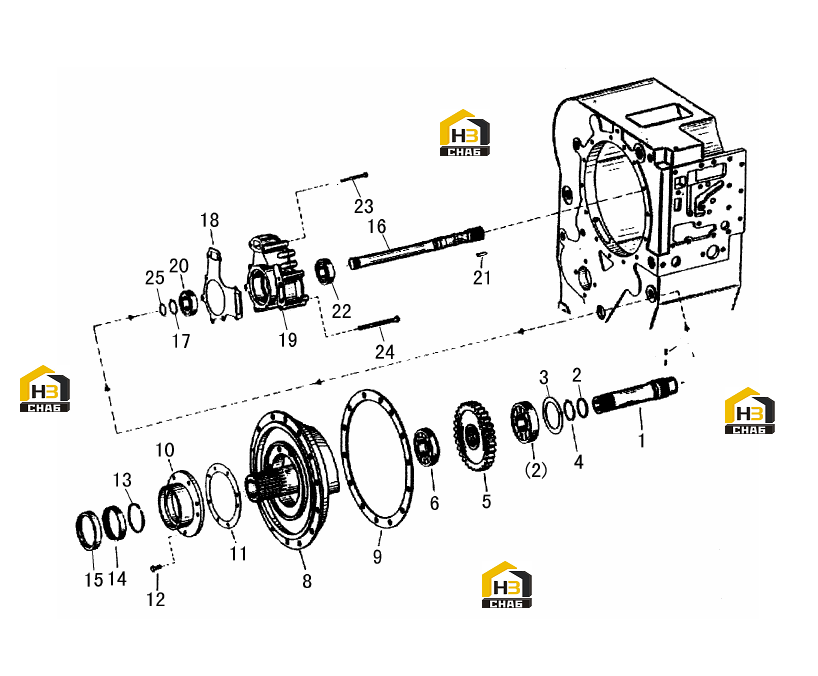

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:INPUT AHAFT
Каталожный номер:YD13301002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:BALL BEARING 6308
Каталожный номер:GB/T27-1994
Комплект:1
Примечание:6308
0 ₽
шт
№ на схеме:3
Наименование:REGULATING SHIM
Каталожный номер:0769120427
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:RETAINING RING 40*1.75
Каталожный номер:0630501031
Комплект:1
Примечание:40*1. 75
0 ₽
шт
№ на схеме:5
Наименование:INPUT GEAR Z=50
Каталожный номер:YD13301004
Комплект:1
Примечание:Z=50
0 ₽
шт
№ на схеме:6
Наименование:NEEDLE BEARING N3263L
Каталожный номер:GB/T27-1994
Комплект:1
Примечание:N3263L
0 ₽
шт
№ на схеме:7
Наименование:SEALING RING
Каталожный номер:0734317252
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:OIL FEED FLANGAE
Каталожный номер:YD13301001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:GASKET
Каталожный номер:4644302211
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:BEARING SEAT
Каталожный номер:4642301136
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:GASKET
Каталожный номер:YD13301005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:BOLT M8*25
Каталожный номер:GB/T27-1994
Комплект:12
Примечание:M8*25
0 ₽
шт
№ на схеме:13
Наименование:SEALING RING
Каталожный номер:0734401078
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:NEEDLE BEARING HK75*83*16
Каталожный номер:0735298027
Комплект:1
Примечание:НК75*83*16
0 ₽
шт
№ на схеме:15
Наименование:SEALING RING FOR SHAFT 75*100*10
Каталожный номер:0750111231
Комплект:1
Примечание:75*100*10
0 ₽
шт
№ на схеме:16
Наименование:STAND-BY DRIVE
Каталожный номер:YD13301003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:SEALING RING
Каталожный номер:0634402025
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:GASKET
Каталожный номер:4644301265
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:GEAR PUMP
Каталожный номер:0501004171
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:BALL BEARING 6206-RS
Каталожный номер:GB/T27-1994
Комплект:1
Примечание:6206-RS
0 ₽
шт
№ на схеме:21
Наименование:KEY 6*22
Каталожный номер:GB/T1096-1979
Комплект:1
Примечание:6*22
0 ₽
шт
№ на схеме:22
Наименование:BALL BEARING 6206-RS
Каталожный номер:GB/T27-1994
Комплект:1
Примечание:6206-RS
0 ₽
шт
№ на схеме:23
Наименование:BOLT M8*85
Каталожный номер:GB/T5782-2000
Комплект:4
Примечание:М8*85
0 ₽
шт
№ на схеме:24
Наименование:BOLT M8*110
Каталожный номер:GB/T5782-2000
Комплект:4
Примечание:М8*110
0 ₽
шт
№ на схеме:25
Наименование:RETAINING RING 30*1.5
Каталожный номер:0630501024
Комплект:1
Примечание:30*1. 5
