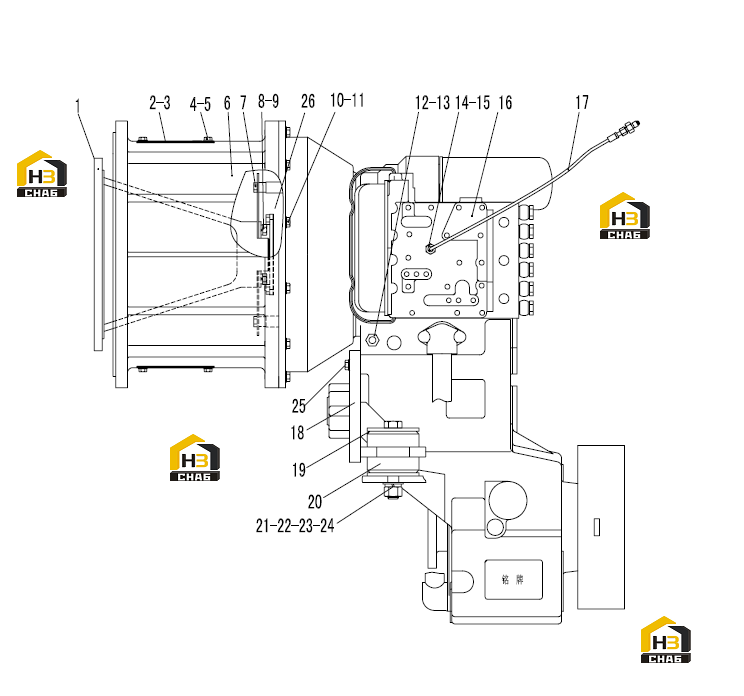

Система коробки передач (часть i)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:2905001044
Комплект:1
Примечание:ZG270-500
№ на схеме:4
Каталожный номер:4011000102
Комплект:8
Примечание:GB5783-M8*16EpZn-8. 8
№ на схеме:5
Каталожный номер:4015000072
Комплект:8
Примечание:GB97. 1-8EpZn-300HV
№ на схеме:6
Каталожный номер:2905001047
Комплект:1
Примечание:
№ на схеме:7
Каталожный номер:4011000569
Комплект:4
Примечание:GB5783-M10*35EpZn-10. 9
№ на схеме:8
Каталожный номер:4011000197
Комплект:12
Примечание:GB5783-M12*25EpZn-8. 8
№ на схеме:9
Каталожный номер:4015000026
Комплект:12
Примечание:GB93-12-65Mn
№ на схеме:10
Каталожный номер:4011000184
Комплект:12
Примечание:GB5783-M10*40EpZn-8. 8
№ на схеме:11
Каталожный номер:4015000162
Комплект:12
Примечание:GB97. 1-10EpZn-300HV
№ на схеме:15
Каталожный номер:4015000139
Комплект:1
Примечание:JB1002-10-T2
№ на схеме:16
Каталожный номер:4110000076
Комплект:1
Примечание:YD13
№ на схеме:21
Каталожный номер:4011000236
Комплект:2
Примечание:GB5782-M20*130EpZn-8. 8
№ на схеме:22
Каталожный номер:4015000030
Комплект:6
Примечание:GB93-20-65Mn
№ на схеме:23
Каталожный номер:4015000176
Комплект:2
Примечание:GB97. 1-20EpZn-300HV
№ на схеме:24
Каталожный номер:4013000020
Комплект:2
Примечание:GB6170-M20EpZn-8
№ на схеме:25
Каталожный номер:4015000030
Комплект:4
Примечание:GB5783-M20*50EpZn-8. 8
