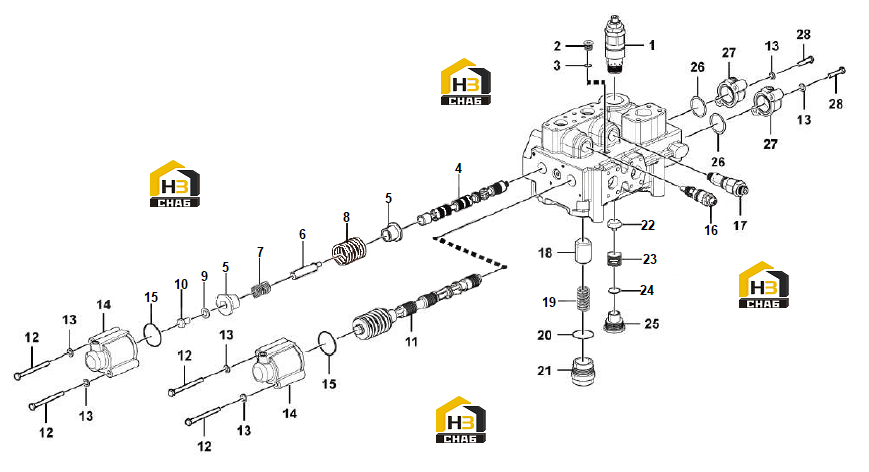

Распределитель в сборе (часть i)

← Гидравлический узел управления (часть i) Распределитель в сборе (часть ii) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve

Каталожный номер:4120001133026

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plug

Каталожный номер:4120001054222

Комплект:3

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:4030000011

Комплект:3

Примечание:

№ на схеме:4

Наименование:Valve rod

Каталожный номер:4120000413007

Комплект:1

Примечание:

№ на схеме:5

Наименование:Spring seat

Каталожный номер:4120001054214

Комплект:4

Примечание:

№ на схеме:6

Наименование:Joint

Каталожный номер:4120005199015

Комплект:2

Примечание:

№ на схеме:7

Наименование:Spring

Каталожный номер:4120005199013

Комплект:2

Примечание:

№ на схеме:8

Наименование:Spring

Каталожный номер:4120000413005

Комплект:2

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:4120002278022

Комплект:2

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:4011000087

Комплект:2

Примечание:

№ на схеме:11

Наименование:Valve rod

Каталожный номер:4120000413006

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:4011000933

Комплект:4

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:4015000162

Комплект:8

Примечание:

№ на схеме:14

Наименование:Cover

Каталожный номер:4120001054243

Комплект:2

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:7200002042

Комплект:2

Примечание:

№ на схеме:16

Наименование:Valve

Каталожный номер:4120001133028

Комплект:1

Примечание:

№ на схеме:17

Наименование:Valve

Каталожный номер:4120001133027

Комплект:1

Примечание:

№ на схеме:18

Наименование:Relief valve

Каталожный номер:4120001054210

Комплект:1

Примечание:

№ на схеме:19

Наименование:Spring

Каталожный номер:4120001054209

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-ring

Каталожный номер:7200001075

Комплект:1

Примечание:

№ на схеме:21

Наименование:Valve cover

Каталожный номер:4120000413004

Комплект:1

Примечание:

№ на схеме:22

Наименование:Check valve

Каталожный номер:4120001054203

Комплект:3

Примечание:

№ на схеме:23

Наименование:Spring

Каталожный номер:4120001054204

Комплект:3

Примечание:

№ на схеме:24

Наименование:O-ring

Каталожный номер:4030000706

Комплект:3

Примечание:

№ на схеме:25

Наименование:Valve cover

Каталожный номер:4120002303101

Комплект:3

Примечание:

№ на схеме:26

Наименование:O-ring

Каталожный номер:7200002037

Комплект:2

Примечание:

№ на схеме:27

Наименование:Valve cover

Каталожный номер:4120001054238

Комплект:2

Примечание:

№ на схеме:28

Наименование:Screw

Каталожный номер:2880902856056

Комплект:4

Примечание:
