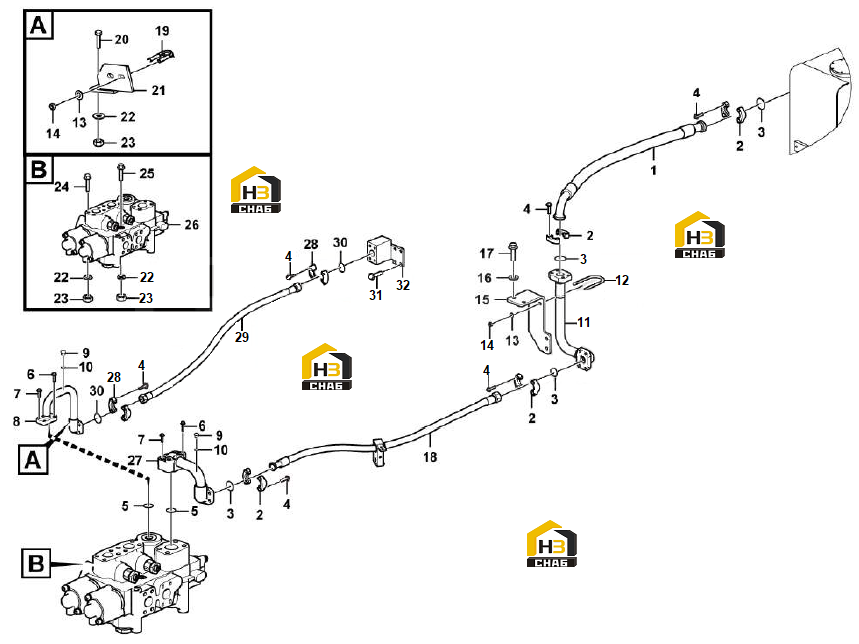

Гидравлический узел управления (часть i)

← Гидронасос в сборе Распределитель в сборе (часть i) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose

Каталожный номер:4041000953

Комплект:1

Примечание:

№ на схеме:2

Наименование:Flange half

Каталожный номер:4041000056

Комплект:4

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:4030000029

Комплект:4

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:4011000475

Комплект:24

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:4030000130

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:4011000478

Комплект:2

Примечание:

№ на схеме:7

Наименование:Screw

Каталожный номер:4011000793

Комплект:2

Примечание:

№ на схеме:8

Наименование:Pipe

Каталожный номер:29120029451

Комплект:1

Примечание:

№ на схеме:9

Наименование:Plug

Каталожный номер:4041000774

Комплект:2

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:4041000767

Комплект:2

Примечание:

№ на схеме:11

Наименование:Pipe

Каталожный номер:29120019351

Комплект:1

Примечание:

№ на схеме:12

Наименование:U-bolt

Каталожный номер:4011000556

Комплект:2

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:4015000162

Комплект:6

Примечание:

№ на схеме:14

Наименование:Nut

Каталожный номер:4013000007

Комплект:6

Примечание:

№ на схеме:15

Наименование:Anchor plate

Каталожный номер:29120019271

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:4015000186

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:4011000197

Комплект:2

Примечание:

№ на схеме:18

Наименование:Hose assembly

Каталожный номер:4041001301

Комплект:1

Примечание:

№ на схеме:19

Наименование:U-bolt

Каталожный номер:4041000958

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:4011000477

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bracket

Каталожный номер:29120011391

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:4015000168

Комплект:5

Примечание:

№ на схеме:23

Наименование:Nut

Каталожный номер:4013000011

Комплект:5

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:4011000057

Комплект:2

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:4011000056

Комплект:1

Примечание:

№ на схеме:26

Наименование:Control valve

Каталожный номер:4120001133

Комплект:1

Примечание:

№ на схеме:27

Наименование:Pipe

Каталожный номер:29120016541

Комплект:1

Примечание:

№ на схеме:28

Наименование:Flange half

Каталожный номер:4041000043

Комплект:2

Примечание:

№ на схеме:29

Наименование:Hose assembly

Каталожный номер:4041000731

Комплект:1

Примечание:

№ на схеме:30

Наименование:O-ring

Каталожный номер:4030000026

Комплект:2

Примечание:

№ на схеме:31

Наименование:Bolt

Каталожный номер:4011000458

Комплект:4

Примечание:

№ на схеме:32

Наименование:Valve block

Каталожный номер:29120004041

Комплект:1

Примечание:
