Гидронасос в сборе

← Бак для гидравлической жидкости в разборе Гидравлический узел управления (часть i) →

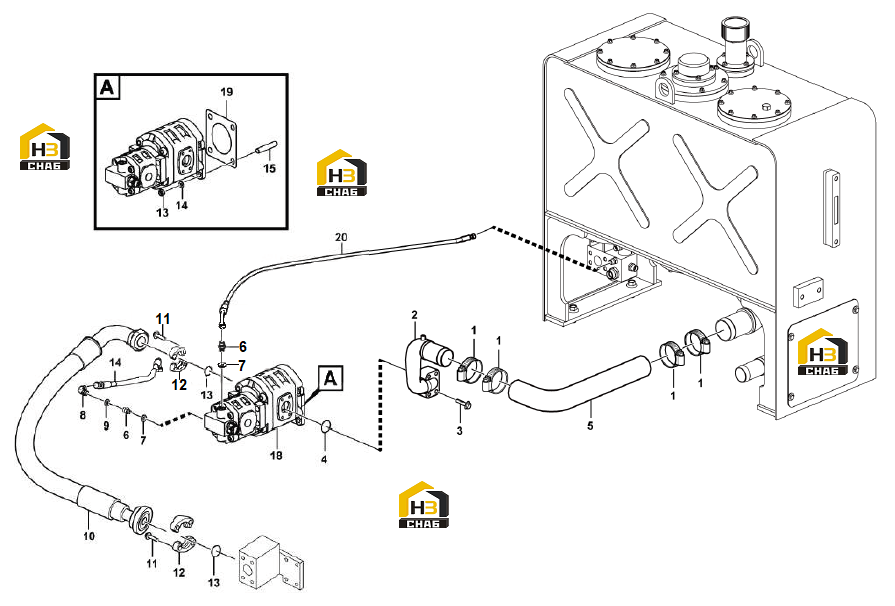

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Clamp

Каталожный номер:4017000013

Комплект:4

Примечание:

№ на схеме:2

Наименование:Pipe

Каталожный номер:29110004022

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:4011000337

Комплект:4

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:4030000482

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose

Каталожный номер:29110004031

Комплект:1

Примечание:

№ на схеме:6

Наименование:Nipple

Каталожный номер:29120009921

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:4030000057

Комплект:2

Примечание:

№ на схеме:8

Наименование:Nipple

Каталожный номер:4041001023

Комплект:2

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:4030000240

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose assembly

Каталожный номер:29110004041

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:4011000475

Комплект:8

Примечание:

№ на схеме:12

Наименование:Flange half

Каталожный номер:4041000056

Комплект:2

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:4030000029

Комплект:2

Примечание:

№ на схеме:14

Наименование:Hose

Каталожный номер:4041000937

Комплект:1

Примечание:

№ на схеме:15

Наименование:Nut

Каталожный номер:4013000011

Комплект:4

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:4015000168

Комплект:4

Примечание:

№ на схеме:17

Наименование:Stud

Каталожный номер:4012000003

Комплект:4

Примечание:

№ на схеме:18

Наименование:Gear pump

Каталожный номер:4120006683

Комплект:1

Примечание:

№ на схеме:19

Наименование:Gasket

Каталожный номер:29110000043

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:4041001880

Комплект:1

Примечание:
